干燥剂包、调料包超声波双张检测仪使用说明书

[点击量：3906][来源：湛江风暴注册有限公司 -技术部]

2016-03-21

      干燥剂包、调料包超声波双张检测仪,性能稳定可靠、可广泛应用于印刷造纸机械、装配机、折页机、包装机械设备、贴标签，以及纺织布料、食品加工料包、装饰装潢壁纸、PCB制版等众多领域



1、本系列产品可以测量的介质分为以下几类：

      ①用于干燥剂包、方便面的调料包检测接合点用。
      ②测量20g/平方米～2000g/平方米的纸张。
      ③测量金属薄片，电池板，电池电极等非纸张材料。
      ④测量布料、面膜等有气孔材料。


2、技术参数

      型号：UDC-18GM-200-3E1(专门用于干燥剂包、方便面的调料包)
      响应延迟：20～25ms
      工作电压：20VDC～30VDC
      工作温度：0℃～+60℃
      防护等级：IP66
      输出信号高电平对应的电压是：23～24VDC；
      输出信号低电平对应的电压是：0～1VDC；

      发射传感器长度：80毫米
      发射传感器直径：18毫米
      发射传感器螺母外径：24毫米
      发射传感器连接电缆：1800毫米




图1 传感器直径是18毫米

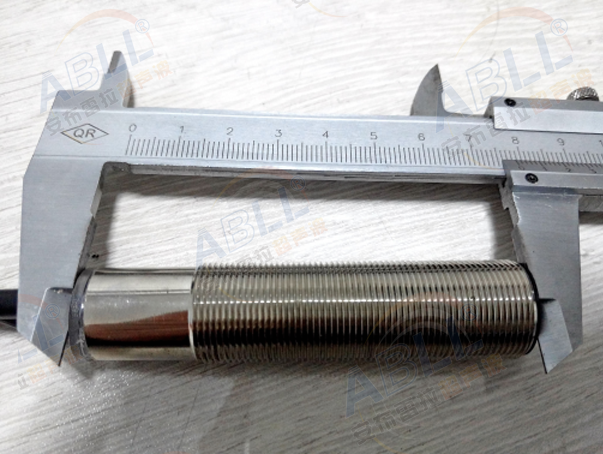

图2 发射传感器长度

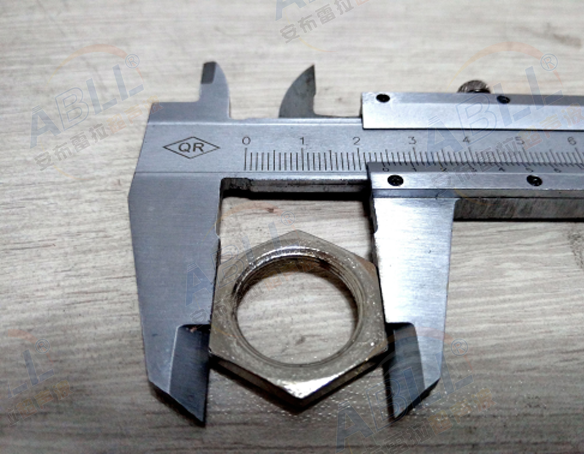

图3 发射传感器螺母外径


      接收传感器长度：59毫米
      接收传感器直径：18毫米
      接收传感器螺母外径：24毫米
      接收传感器连接电缆：1800毫米

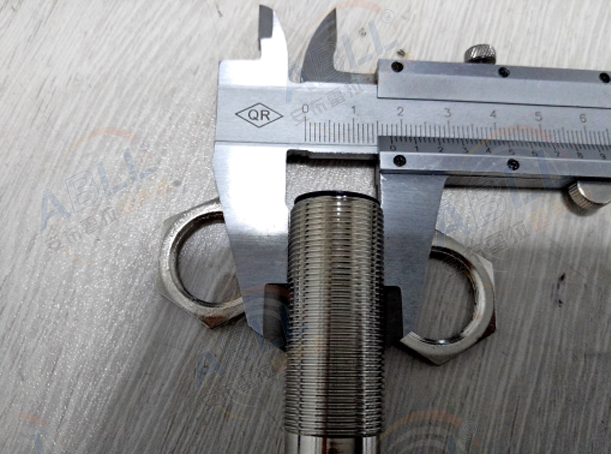

图4 接收传感器长度

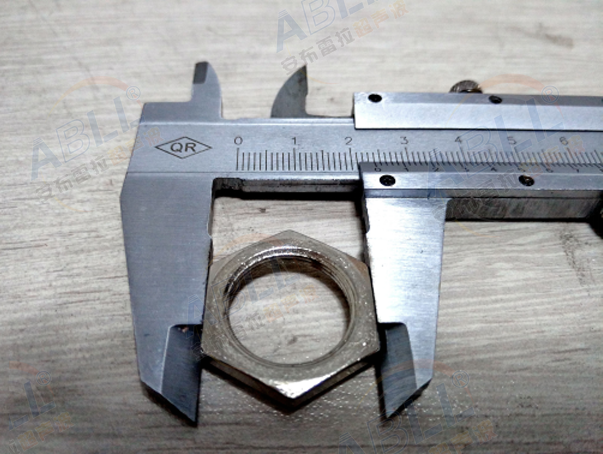

图5 接收传感器螺母外径



 3、产品接线说明

      红色：电源正极，直流20～30VDC“+”；
      黑色：电源负极，直流20～30VDC“-”；
                  同时也是信号输出的负极。
      棕色：同步输入用，如果不用可以用电工胶布密封。
      黄色：缺张信号输出。测量时候正极接黄色线，负极接黑色线。
      绿色：单张信号输出。测量时候正极接绿色线，负极接黑色线。
      白色：双张信号输出。测量时候正极接白色线，负极接黑色线。

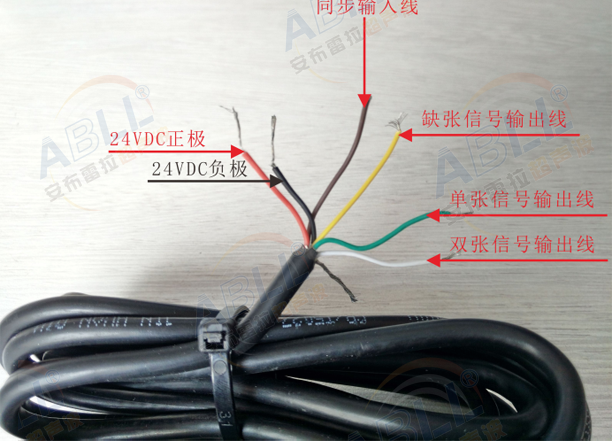

图6 超声波双张检测仪接线说明





      【提示】：同步输入线是用于控制超声波双张检测仪工作，输入低电平时传感器停止工作，输入高电平时传感器开始工作。如果不需要这个功能，请用电工胶布把线密封好，不接任何设备。如果这根线裸露出来，碰到其他带电设备，可能会导致传感器工作异常，甚至损坏。



4、安装说明

      ①安装的发射传感器和接收传感器的圆心要在同一个轴线上，偏差不能超过0.5°。
      ②发射传感器和接收传感器要安装在被测干燥剂包或者调料包的两侧。互相调换发射传感器和接收传感器的安装位置，在没有其他干扰的前提下，不影响测量结果。
      ③发射传感器和接收传感器之间推荐安装距离为42±3毫米。用户可以根据实际情况需要，选择在20～60毫米范围之间的安装间距。
      ④安装位置要避免机械振动，机械振动对测量会有影响。传感器要固定好，在工作工程中不能松动。
      ⑤传感器背后的电缆线不能拉紧，也不能磨损。
      ⑥工作环境中如果有腐蚀性气体或者蒸汽，比如：汽油、松香水、丙酮等，要注意对电缆和传感器发射面的保护。将这些东西远离传感器。
      ⑦供电的电压要稳定在20～30VDC之间，超过这个范围可能会影响测量


5、测量和输出说明。

      ①传感器正确安装完毕后，如下图，左边是发射传感器，右边是接收传感器，两者在同一个中轴线上，之间的距离是42±3mm。现在是无张状态，两个传感器之间没有任何物体遮挡。这个时候左边的发射传感器尾部是蓝色灯亮。
      这个时候无张的黄色线输出0V，单张的绿色线输出24V；双张的白色线输出24V。

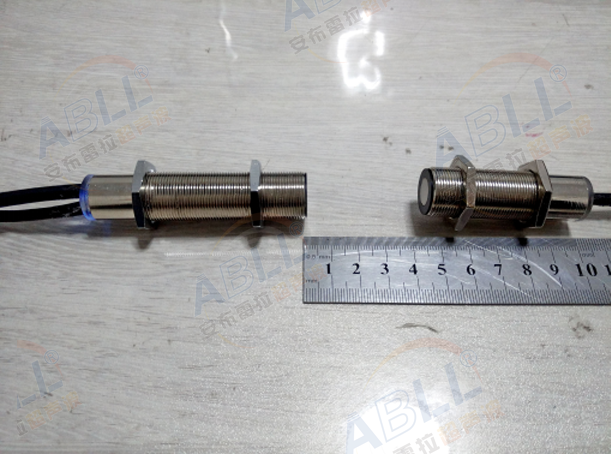

图7 超声波双张检测仪无张情况下


      ②现在是单张状态，两个传感器之间有一层被测介质。这个时候左边的发射传感器尾部是绿色灯亮。
      这个时候无张的黄色线输出24V，单张的绿色线输出0V；双张的白色线输出24V。

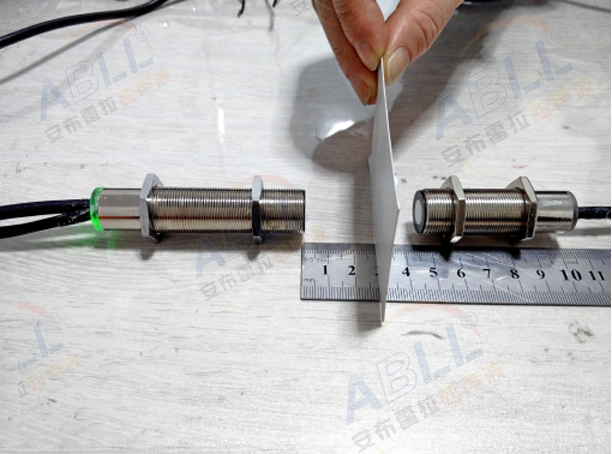

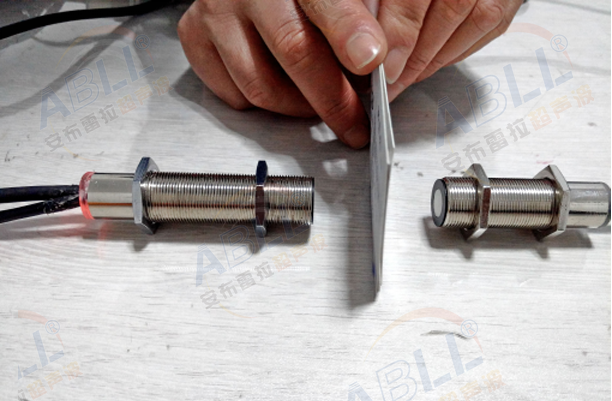

图8 单张测量状态


      ③现在是双张状态，两个传感器之间有两层被测介质。这个时候左边的发射传感器尾部是红色灯亮。
      这个时候无张的黄色线输出24V，单张的绿色线输出24V；双张的白色线输出0V。

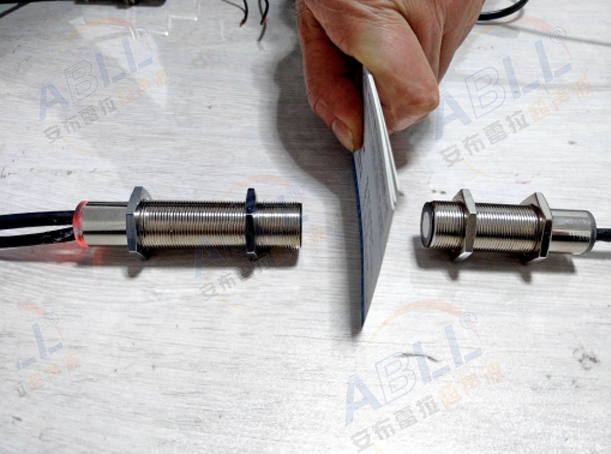

图9 双张测量状态



      ④现在是三张状态，两个传感器之间有三层被测介质。这个时候左边的发射传感器尾部是红色灯亮。
      这个时候无张的黄色线输出24V，单张的绿色线输出24V；双张的白色线输出0V。

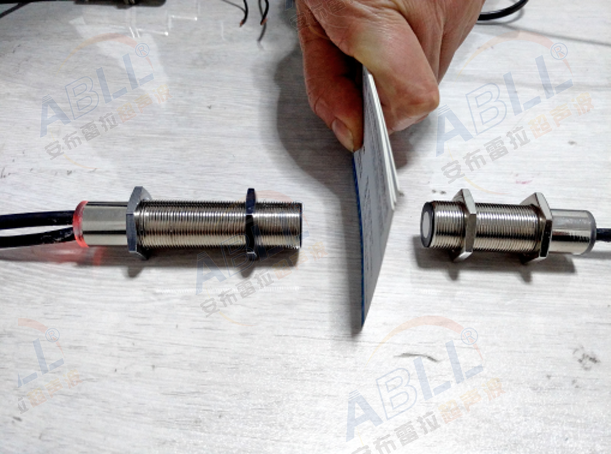

图10 三张测量状态



      ⑤现在是三张状态，两个传感器之间有四层被测介质。这个时候左边的发射传感器尾部是红色灯亮。
      这个时候无张的黄色线输出24V，单张的绿色线输出24V；双张的白色线输出0V。




图11 四张测量状态




      也就是说，两张和两张以上的被测介质都是作为两张输出。
