外贴式超声波液位开关如何判断有没有水[风暴娱乐]

[点击量:1884][来源:风暴注册 · 中国已服务中小企业8千家]

2019-08-07

     最近有用户要研发,用在测量楼房里面的落水管里面有没有堵塞,也就是说里面有没有充满水。还有一个用户要测量一个不锈钢罐子,是用在氢能源汽车上的,液态氢有没有达到指定的高度,如果到了,就停止加氢气,如果是低于某个位置,就在汽车内提示:氢气快用完了。

     为了不破坏被测量的物体,又要知道容器里面的液体有多高,外贴式液位开关,是首选。

     为了简化过程,用水来代表液体,容器是碳钢材质,超声波换能器选用:DYW-50/200-NA和DYW-300-50B,那么外贴式超声波液位开关,是如何知道容器里面有水还是没有水呢。常用的方式有这几种:

     第一种:单探头测量
     在容器的外壁要确定测量的位置,贴一个超声波换能器,通过自己发射和自己接收超声波信号来判断是否有水。没有水的时候,超声波信号只能沿着容器的壁传播。

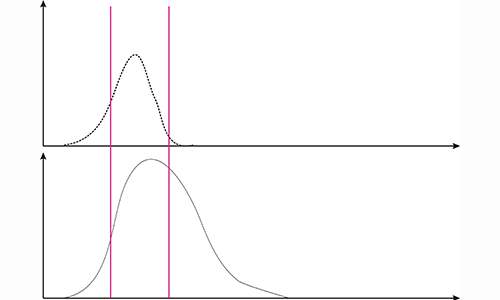

     没有水的超声波信号跟有水的超声波信号相比较,明显的是有水的超声波信号宽。通过这种方式可以判断容器内是否有水。这种情况下,接收到的信号容易受到环境温度,液体温度,电磁干扰的影响,造成错误判断。





     第二种:双探头罐体同一侧测量

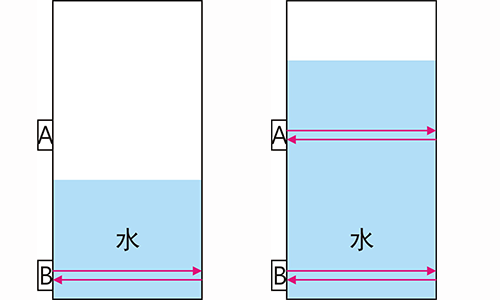

     因为单探头测量,接收信号容易收到多种外部因素影响,为了减少误动作,可以在容器底部加一个超声波换能器,放在最低水位以下,作为一个参照物,A探头通过自己发射自己接收得出初步判断,再跟长期在最低水位以下的B探头接收的信号做对比,就可以排除一些干扰。




     第三种:双探头对射测量

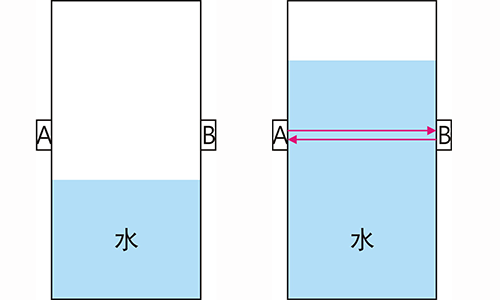

     两个探头放在罐体的两侧,使用对射方法测量。这种方式能够比较好的解决罐体挂料,温度对测量的影响。




     在没有水的情况下,探头接收到的信号会比较小,有了水之后,探头接收到的信号会比较强。

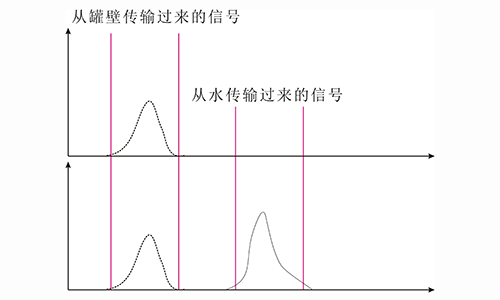

     在没有水的时候,即使有A探头发射的超声波信号从罐壁上传输到B探头,因为超声波在碳钢里面传播的声速是5700~5950米/秒之间,超声波在水中传输的速度是1400~1500米/秒,所以在接收端的超声波换能器上,会先接收到从罐壁传输过来的信号,再接收到从水中传输过来的信号。
