水泥管直径1.2米用哪种不满管流量计可以测量?
[点击量：3369][来源：风暴注册 · 中国已服务中小企业8千家]
2019-12-17
本周有个四川的客户，说给排水公司做管道内流量测量，是个水泥管，直径1.2米，平时都是不满管的，请问用哪种不满管流量计可以测量？
湛江风暴娱乐的刘工跟客户交流后知道，当地的排水公司的雨水管是直径1.2米的水泥管，有4根不同位置的管子需要测量。平时最低水位在0.20～0.30米之间，最高水位在0.70～0.80米之间。水泥管道都是水平走向的管道，上游和下游有10～20°的斜度。
因为每个点都在泵站周围，所以不满管流量计的供电不用担心，可以用交流220VAC来供电，流量计的主机部分都可以放在地面上的值班室内。
因为水泥管都是埋在地下的，不方便挖土施工，所以流量计必须在管道内部安装。
根据排水公司现场的情况，湛江风暴娱乐给客户做出了以下几种方案。
一、接触式的不满管流量计-超声波多普勒原理

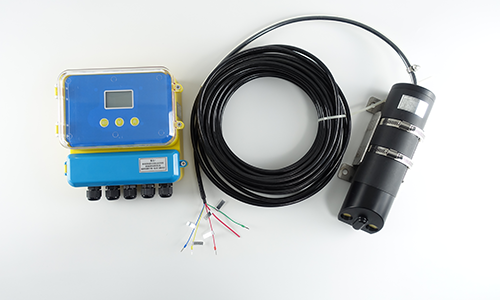

/2019121801.png)
供电：交流220VAC(配套1个220VAC转12VDC的线性电源)
结构：分体式
传感器到主机之间的电缆长度：标配是20米
测量原理：超声波多普勒
流量计算过程：流速×水的截面积，得出具体流量。
流速测量传感器：超声波多普勒流速仪
流速测量范围：0.03米/秒～5.00米/秒；
水位测量传感器：压力传感器，安装在多普勒流速仪底部。
水位测量范围：0.02米～3.00米。
最低水位要求：比传感器顶部高5厘米
最高水位要求：可以满管，也就是120厘米。
有线输出信号：默认是485 modbus协议，可以选配4-20mA输出。
无线输出：可以选配GPRS或者NB-IOT。

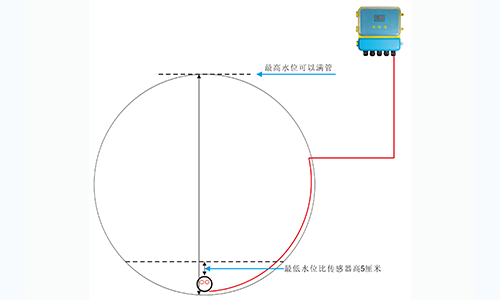

安装方式：详见安装示意图
不满管流量计
给用户的好处：
1.因为直接接触水测量流速，最小0.03米/秒流速都可以测量出来。
2.测量流速精度较高，为实际流速的±2～4%。
3.因为不用做堰槽，所以安装建造成本低。
存在的问题：
1.因为传感器放在水中测量流速，如果被垃圾覆盖，或者是被泥沙覆盖，需要人工去清理，有一定的维护量。

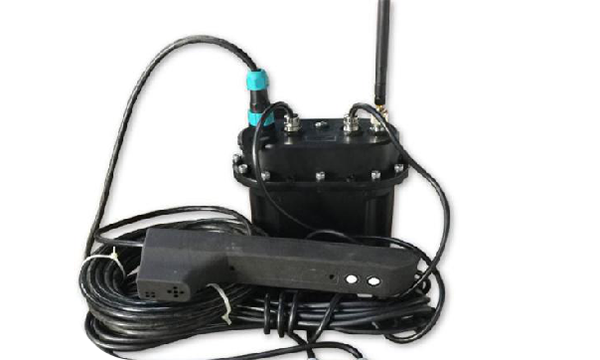

二、接触式的不满管流量计-电容+电感+压力+超声波复合式测量
供电：交流220VAC(配套1个220VAC转12VDC的线性电源)
结构：分体式
传感器到主机之间的电缆长度：标配是10米
测量原理：电容+电感+压力+超声波复合式测量
测量盲区：3厘米
流量计算过程：流速×水的截面积，得出具体流量。
流速测量范围：0.02米/秒～5.00米/秒；
水位测量范围：0.02米～3.00米。
最低水位要求：比传感器顶部高1厘米
最高水位要求：可以满管，也就是120厘米。
有线输出信号：是485 modbus协议。
无线输出：可以选配GPRS或者NB-IOT。

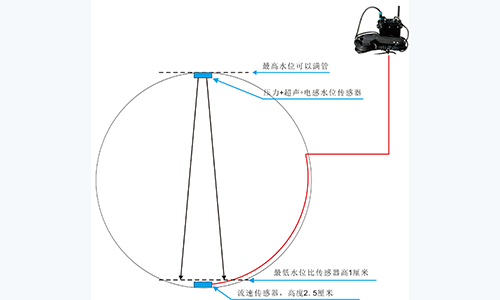

安装方式：详见安装示意图
给用户的好处：
1.对最低水位要求低：
只要水位比传感器顶部高1厘米，就可以测量。
传感器高度+1厘米水=3.5厘米。
2.因为直接接触水测量流速，最小0.01米/秒流速都可以测量出来。
连偷排污水都可以测量出来。
3.测量流速精度高，为实际流速的±1～2%。
4.维护量少，少量垃圾和淤泥覆盖还可以测量。
5.不做堰槽等挡水建筑，安装施工成本低。
存在的问题：
1.在这三款不满管流量计里面，价格比较高
三、非接触式的不满管流量计-无堰槽明渠流量计
供电：交流220VAC
结构：分体式
传感器到主机之间的电缆长度：标配是10米
测量原理：超声波测距
测量盲区：＜20厘米
流量计算过程：水位+水的截面积，得出具体流量。
流速测量范围：没有流速测量传感器；
水位测量范围：0.02米～3.00米。
最低水位要求：因为管道的圆形的，管道直径是1.2米，所以要有最低5厘米的水位，如果是一般的矩形渠道，最低水位要求1厘米就可以测量。
最高水位要求：＜85厘米。
有线输出信号：默认是485 modbus协议，可以选配4-20mA输出。
无线输出：可以选配GPRS或者NB-IOT。

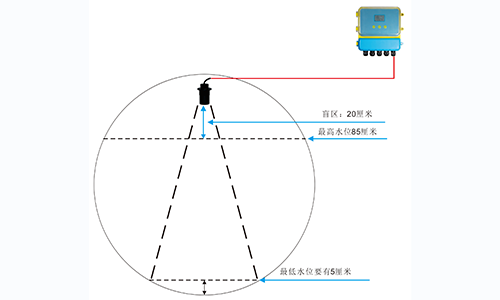

安装方式：详见安装示意图
给客户带来的好处是：
1.因为不接触水测量流量，所以维护量极少。
省时间，省人工。
2.渠道内不用做堰槽，比如：矩形堰，三角堰，巴歇尔槽等。施工成本低。
存在的问题：
1.因为不做堰槽，也不测量流速，导致测量出来的流量精度比做堰槽的明渠流量计要低，精度在10%～20%之间。
湛江风暴娱乐不仅仅是不满管流量计生产厂家，更是您使用不满管流量计的专家。
我们的使命：精确计量水资源。
我们一直秉诚为客户提供好产品和好服务方案为宗旨，如果你对不满管流量计感兴趣或者有疑问，请点击联系我们的在线客服QQ：2403408812，24小时服务热线：0755-88996633。
风暴娱乐——你全程贴心的采购顾问。
