有挡水墙的出水口，不满管流量计要怎么装?

[点击量：2576][来源：风暴注册 · 中国已服务中小企业8千家]

2020-03-17

新浦化学有限公司的有一净水排放口，直径是DN1000的管道。厂区内在下雨的时候会有雨水，还有在生产过程产生出的没有受污染的水，这些水都是从这个管道排放出来。环保部门要求在这里安装一台不满管流量计对排放水进行流量测量，检测出的数据要上传到环保局平台。

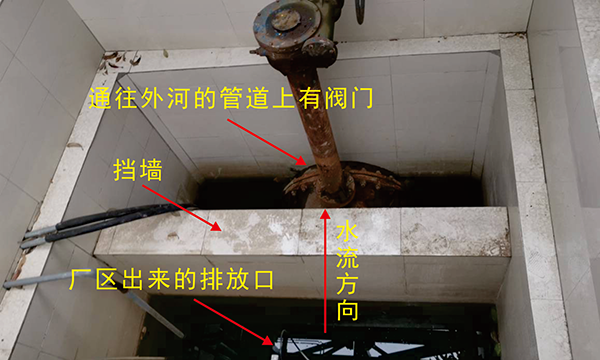

下面是现场的情况，在排水口外面做了一堵挡墙，排放的净水必须满出挡墙，才可以进入下游的排放管，排放管上还装了一个阀门，防止下游河道的水倒灌，只有在排水的时候，阀门才打开。

因为环境限制，不能挖开路面，也不能把出水口的水池破坏掉，新浦化学先后找了上海的2家仪表公司，广东的4家仪表公司，都没有能够解决这个问题。后来通过人介绍，找到了湛江风暴娱乐，因为仪表行业内不少人知道湛江风暴娱乐对于类似条件下的流量测量比较在行，已经解决了一些企业同类问题。

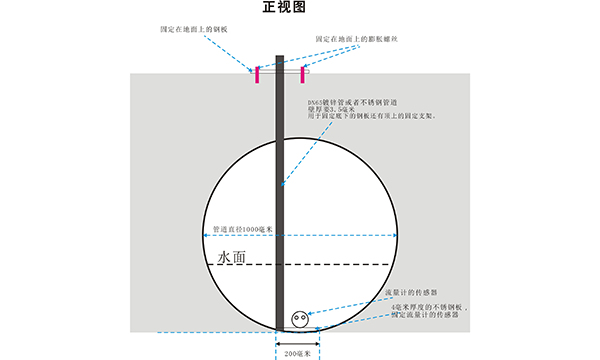

当不满管流量计安装好了之后，现场安装的示意图是这个样子的。

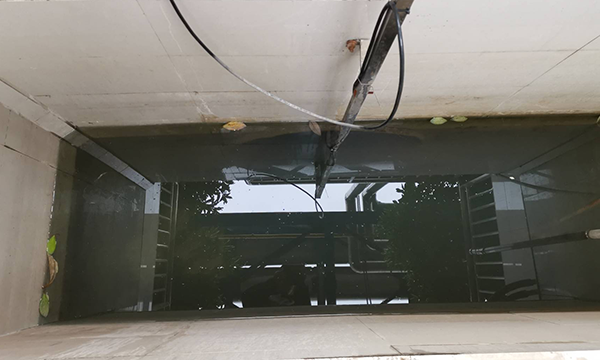

现场安装好的样子是这样的。

当新浦化学打开1台大泵放水的时候，管道是满管的，风暴娱乐的[宇征]非满管流量计，测量到的流速明显偏低，实际流量是每小时670立方米，手工计算一下：

管道里面水流面积是：0.5米×0.5米×3.14=0.785平方米。

按照每小时670立方米流量计算，流速应该是670立方米÷3600秒÷0.785平方米=0.23米/秒，但是不满管流量计上测量出来的流速只有0.05米/秒，这是怎么回事呢？

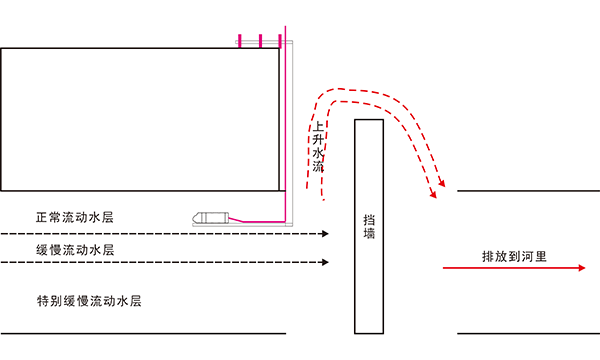

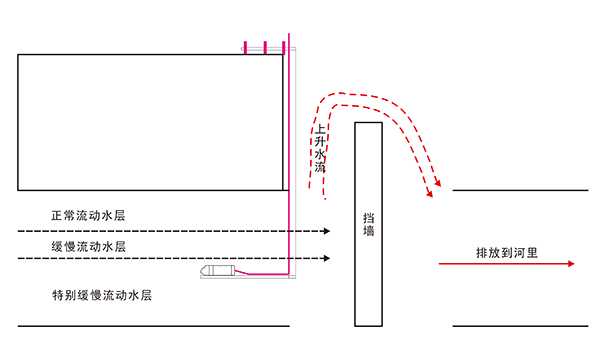

看到上面这张图，应该就能够理解了，在排水口外有一堵挡墙，因为挡墙的作用，导致出水水流受阻。在管道中心点以下的水流受到压制，导致流速特别缓慢。正常流动水层是在整个管道的70%以上部分。于是提高了传感器安装位置，变为下面这个位置测量流速。

经过这个调整，[宇征]不满管流量计测量出来的流量，接近于大泵打出来的水流，安装位置就固定下来了。

新浦化学这个现场就说明了一件事情，在排放口有阻挡水流的物体的情况下，不满管流量计传感器安装的位置，不能按照标准安装方式安装，要寻找水层流动正常的点来测量。

在这之后，还发生了一个小插曲，新浦化学说流量计有问题，测量不出流量，这是怎么回事呢？

原来现场还有1台小泵，泵的流量是每小时100立方米，当小泵开启的时候，流量计几乎测量不出流量，但是现场可以看到水慢慢满上来，然后通过挡墙流出去。

风暴娱乐的工程师计算了一下，排水口是直径1米的管道，满管时候，截面积是：0.5米×0.5米×3.14=0.785平方米。按照小泵每小时100立方米流量计算，流速应该是100立方米÷3600秒÷0.785平方米=0.035米/秒。不满管流量计下限流速是0.04m/s～+5.00m/s，小泵打水时候，按照最大100立方米计算，也低于下限流速，所以测量不出来。

新浦化学的工程人员也亲手计算了一遍，对此表示理解。

湛江风暴娱乐不仅仅是不满管流量计生产厂家，更是您使用不满管流量计的专家。“风暴娱乐”一直秉诚为客户提供好产品和好服务方案为宗旨，如果你对不满管流量计感兴趣或者有疑问，可以拨打下方联系电话，欢迎咨询。
