500米宽度河道做时差法流量计选用哪种超声波探头

[点击量：1875][来源：风暴注册 · 中国已服务中小企业8千家]

2020-05-21

最近几年开始水利水文部门要对河道流量进行测量，之前在50米以上河道都是选用进口的ADCP来测量，50米以上宽度河道的多声道的时差法河道流量计没有厂家能够生产。现在有一些厂家进入这个领域，那么对于比较宽的河道，比如500米宽度河道做时差法流量计选用哪种超声波探头，比较合适呢？

因为用时差法来测量，两个探头是要对射的，如果都是成45°角度对射，在一条500米宽度的河道上，两个探头之间对射的直线距离是707.10米，为了简化，去掉小数点后的数字，就是707米。

在这么长的距离上，可以选用以下两款超声波探头：

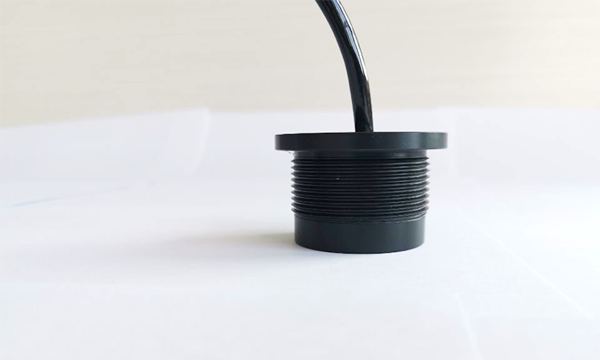

1.DYW-33

谐振频率在33Khz，批量生产出来，频率范围在30～36KHz之间。

当时拿了一批DYW-33的时差法河道流量计探头，在水池内做信号灵敏度测试，发射的峰值电压是24VPP，对着0.30米远的一个平面发射板，自己发射，自己接收，接收到的没有经过放大的信号幅值是400～500mV之间。

这款超声波探头，也叫做超声波换能器，连接螺纹是M68×2，使用时候，只要配上螺母，就可以把探头固定起来，非常方便。

在500米这么宽的河道上使用，发射电压一般要做到500～600VPP，每次发射的脉冲数在15～30个之间。

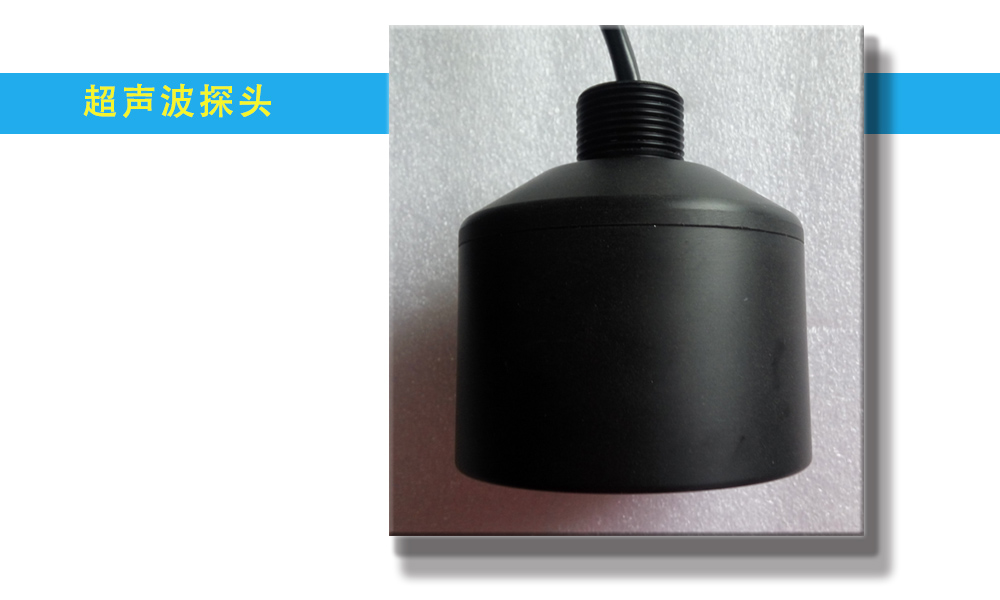

2.DYW-300-50B

看到这款探头，很多人都会问，这是300Khz的频率，这么高频率，能够在500米宽度的河道上测量吗？

这款水下超声波探头常用的谐振频率是300Khz±5%，它还有另一个谐振频率在30～40KHz之间，用于时差法测量河道流量的时候，电路驱动频率在30～40Khz之间，就可以在500米宽度的河道上测量了。

发射电压是用500～600VPP，每次发射的脉冲数在15～30个之间。
