多普勒流速仪配套调试软件如何使用?
[点击量:3191][来源:风暴注册 · 中国已服务中小企业8千家]
2020-06-24
多普勒流速仪配套调试软件,是为了方便用户在现场对流速仪使用情况进行诊断、判断和调试用,很多用户都来问具体怎么使用,风暴娱乐在下面跟大家做一个讲解。
一、使用前准备工作
使用软件前,必须确保多普勒流速仪的电源线已经正常供电直流12V,485的两根线已经通过USB转485的线连接到电脑上。电脑的“设备管理器”里面能够看到USB转485的线连接的端口,根据每台电脑的不同,一般是从COM1~COM15之间。
软件名称是“Set_Test.exe”,在设备正确连接后,打开软件。
二、软件界面

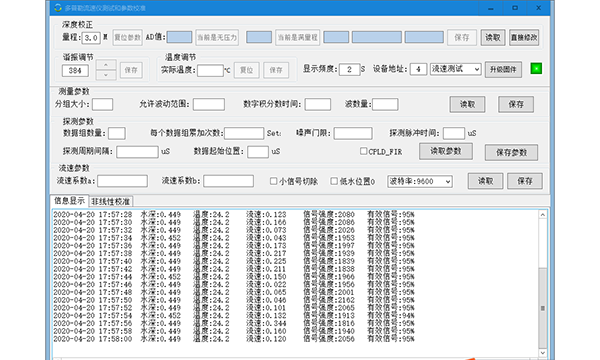

下面是多普勒流速仪配套调试软件的界面:

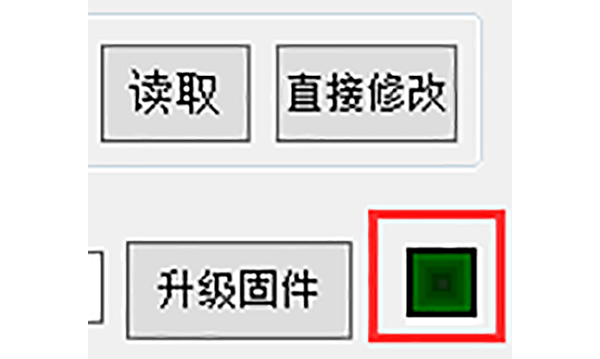

当多普勒流速仪正确连接到电脑上后,再打开软件,右边的方框是深绿色的,表示还没有找到流速仪,无法通讯。

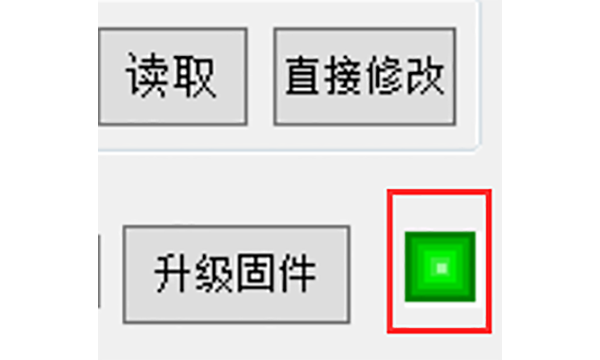

等待5-10秒,右边的方框变绿色后,说明软件已经识别出多普勒流速仪,可以正常通讯了。

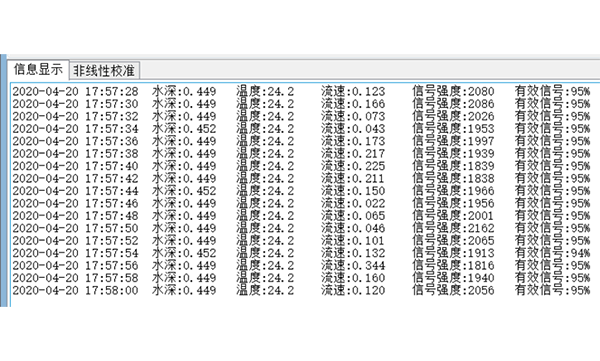

能够正常通讯后,会在下面的信息栏看到现在多普勒流速仪测量到的具体数据。显示的信息内容为:
日期:2020-04-20
时间:17:57:28
水深:0.449 (单位是米,也就是从流速仪的压力传感器往上的水位高度。)
温度:24.20 (单位是℃,测量的是水温,因为温度传感器封装在流速仪内部,所以测量到的温度和实际水温会有2~3℃的偏差。)
流速:0.123 (单位是米/秒,是指测量到的水流速)
信号强度:2080 (无单位,是内部算法计算的一个变量)
有效信号:95% (无单位,是内部算法计算的一个变量)
三、主要设置参数
3.1 di一行 (禁止用户改动)
di一行的内容,是不允许用户使用和修改的。
3.2 第二行
当多普勒流速仪需要升级内部程序的时候,要把升级文件“Doppler_Test.Bin”和软件“Set_Test.exe”放在同一个目录内。
点击“升级固件”,会找到这个“Doppler_Test.Bin”文件,自动升级,升级过程有提示。
升级完毕,单片机会重启。如果升级失败,需要人为断开流速仪电源,再接上电源,重新升级。同时要把软件关闭,过60秒后,再打开软件,能够看到升级好程序后,测量到的数据。
3.3 第三行(禁止用户改动)
点击“读取”,可以看到原来设置的“分组大小”,“允许波动范围”,“数字积分数时间”,“波数量”4个跟内部算法有关的变量。
分组大小指的是 :将多少个测量数据算一组数据。如果是一直供电,可以将“分组大小”设置在20~30之间,这样测量数据会比较平稳。如果是间歇性供电,测量完毕就断电的,需要设置在5~10.如果在极端情况下,给流速仪供电2秒就要有数据,就把这个值改为0.
允许波动范围:按照连续收到的数据,将数据排序,统计中间60%的数据。zui大、zui大的20%数据会被丢弃。
数字积分时间:设置为400,指的是:400/50=8秒,上电8秒以后,开始输出数据。也就是上电后8秒才能读到数据,8秒以后开始输出平均数据。
3.4 第四行(禁止用户改动)
3.5 第五行
点击“读取参数”,可以获得目前流速仪内设置的内容。
流速系数a:默认为1。如果流速仪是背对着水流来的方向测量,那么测量出来的流速会变为负数,比如:实际流速是1.03米/秒,输出的是-1.03米/秒。如果只要输出的数据是正值,就把“流速系数a”改为-1,就可以了。所有测量到的流速×-1后再输出。
流速系数b:默认为0,目前暂时没有用处。
小信号切除:对于在平静不流动的水中,测量到的很低的流速,比如:0.002米/秒,这样的数据做屏蔽,这样显示出来就是0流速。
低水位置0:对于较低水位,比如:0.005米,已经超过压力式液位计能够测量的范围了,在这种情况下,把这样低水位一律当做0.00米处理。

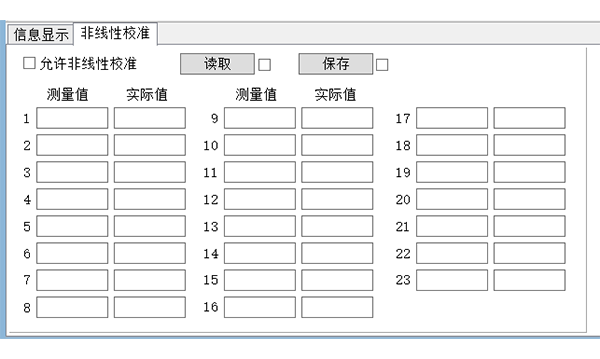

四、非线性校准
主要应用于测量出来的流速跟实际流速之间的误差不是一个比例关系的情况下。
比如:在0.02米/秒~0.09米/秒之间的流速,测量值和实际值一样。0.10米/秒~0.50米/秒之间的流速,流速仪测量值跟实际流速之间比如是:1:1.10。在0.51米/秒~1.00米/秒之间的流速,流速仪测量值跟实际流速之间比如是:1:0.95。
因为不同流速,测量值和实际流速之间关系不是线性的,就需要用这个来校正。
按照上面的数据,我们要设置为
测量值 | 实际值 | |
1 | 0.10 | 0.11 |
2 | 0.50 | 0.55 |
3 | 0.51 | 0.4845 |
4 | 1.00 | 0.95 |
其他用处:
1.屏蔽负流速。
因为现场水流中有垃圾、漂浮物、淤泥等,如果覆盖到发射超声波和接收超声波的探头上,会引起错误数据,比如会突然出现一个负流速,-0.40米/秒,zui低为-0.99米/秒,那么要屏蔽这个负流速,可以这样设置。因为流速仪本身能够测量的zui低流速在0.03米/秒以上,所以可以这样设置。
测量值 | 实际值 | |
1 | -2.00 | 0.001 |
2 | 0.02 | 0.02 |
这样测量出来在-2.00米/秒以内的负流速,就会显示为0.001米/秒。zui高到正流速0.02米/秒,就会显示为0.02米/秒。中间的数据,按照比例显示。
以上是超声波多普勒流速仪操作软件的使用方式,希望对您现场操作有所帮助,能够帮助您解决一些现场测量问题。
