滚筒洗衣机的滚筒到内壁距离用超声换能器可以测量吗

[点击量：1524][来源：风暴注册 · 中国已服务中小企业8千家]

2020-08-19

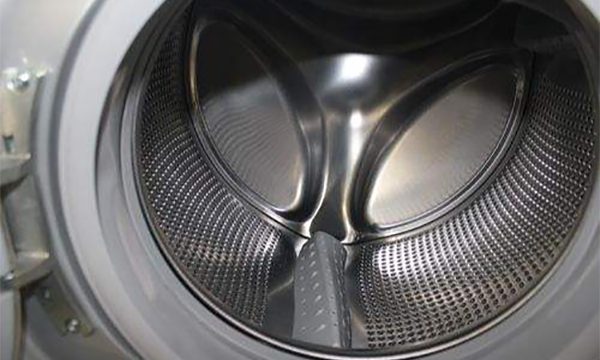

滚筒洗衣机的滚筒在旋转过程中，洗衣机需要知道滚筒是否偏心，是否离洗衣机内壁太近，如果太近要采取制动措施，停止转动并且给出报警。

以往滚筒洗衣机都是使用加速度传感器来检测滚筒状态的，生产厂家现在想用超声波来检测。

为什么会想到用超声波测距的方式来检测呢？

本来用加速度传感器检测，是比较成熟的技术，但是存在一个缺点，就是在滚筒转速慢的时候，加速度传感器起不到检测作用。为了克服这个困难，洗衣机厂家在贯通洗衣机内壁上安装超声波测距传感器，通过测量传感器到滚筒外壁之间的距离，来监控滚筒的状态，以保证an全。

选用的是空气中超声波测距换能器，电路和软件是厂家自己制作。

选用的换能器是200Khz的两款。

因为滚筒到内壁之间的距离很短，只有几个厘米，所以采用2个同样型号的超声波换能器，一个发射，另一个接收，这样来减少盲区。

现在厂家拿过去使用的换能器有以下几个型号：

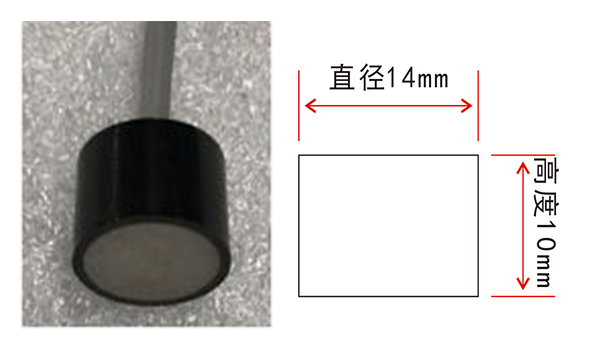

第1款：-K

尺寸是：直径14mm，高度10mm。

谐振频率：200Khz

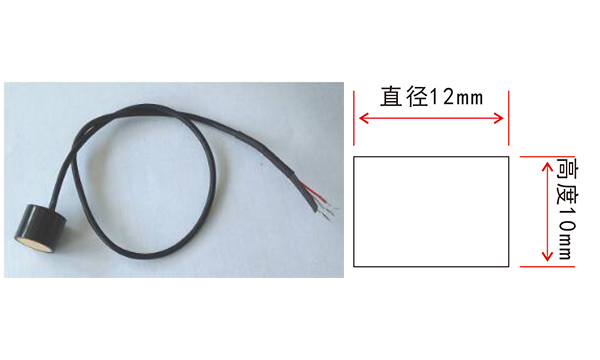

第二款：DYA-200-01DC

尺寸是：直径12mm，高度10mm。

谐振频率：200Khz

其实厂家也考虑过其他非接触式传感器，比如：红外和激光。

红外传感器测试下来，在传感器上覆盖水珠的情况下，经常会误报警。

激光传感器，目前成本太高，不适合大批量在洗衣机中使用。
