LSC型多层时差法明渠流量计高精准测量水流量的工作原理

LSC型超声波明渠流量计是一款针对明渠渠道流量监测的多声道测量设备具有测量精准度较高、安装与维护简单和使用寿命长的特点。

工作原理：

1流速测量

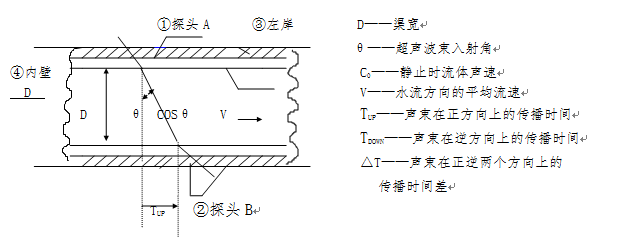

多层时差法流速仪是利用多组超声波换能器分层（每层一对）安装于灌渠二侧。通过采集控制器分时的控制每层的超声波换能器相向交替收发超声波。通过检测超声波在水中顺流和逆流传播的时间差来间接的算出水的流速。其每层的流速为：

式中：V为层流速，C为超声波在水中的传播速度，△t为超声波在该层顺逆流的时差，X为同层的超声波换能器在水流方向上的距离。

通过分层的算出各自的流速进而可以算出该断面的平均流速，积算仪表或上位机得到这个流速后结合液位传感器测出的液位算出断面积进而计算出断面的流量。

2流量测量

流量测量原理是在规则的某处断面，实时检测通过该断面的不同水层的流速，通过多次采集，而后通过数据建模方式得出平均流速。结合该断面的结构形式（如：梯形渠、矩形等）和当前水位，用数学的方法计算出该断面的瞬时流量及累计流，一般以5分钟为时间单位频率，若特殊需求，可提高采集频率，以便达到更高的精准度。

基本参数

测量声道：1∽6声道（根据用户需求）

测量渠宽：0.4∽10m

测量分辨力：1cm/s（瞬时流速）、0.1m3/s（瞬时流量）

测量误差：±3.0%(现场标定后）

流速范围：0.01m/s--5m/s

渠深范围：0.2-5m

工作温度：0-50℃

供电电压：DC12V，电流不大于500ma.

数据显示：LCD四行中文液晶显示

显示内容：瞬时流量、累积流量、瞬时流速、液位等

防护等级：IP68，采集仪防护等级IP65.

输出接口：RS485,MODBUS协议
