超声波液位计测量原理与波形图说明

小编近期接到咨询超声波液位计的客户在zui后会加问一句测量原理是什么？

其实，仪表在工作时，每测量一次都会发出短脉冲（能量小，主要测量近距离的物体）和长脉冲（能量大，主要测量远距离物体），仪表将反射回来的信号与内部的设定门槛（门限值与灵敏度）做比较综合后进行判断。仪表长脉冲的发射与接收回来的信号会在波形图上方显示，短脉冲的信号波形不会在波形图上方显示。

图1（短脉冲测试）

di一行di三个数字与di一个数字与相同

图2（长脉冲测试）

di一行di三个数字与di二个数字与相同

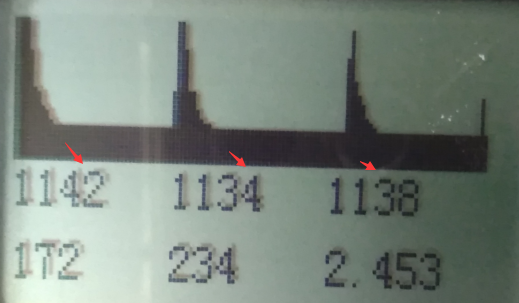

图3（长短脉冲同时测试）

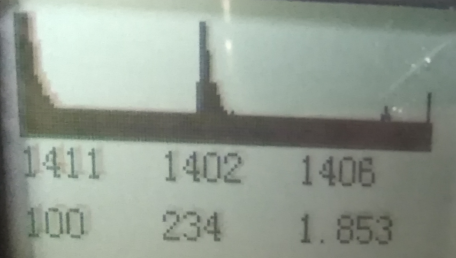

图4（长短脉冲同时测试）

图3与图4所示为仪表只取长短脉冲测试的平均值（di一行di三个数字为di一个数字与di二个数字的平均值）。波形图zui右下角的数字和正常显示界面时手型符号所指向的数据一致（距离或者物位）。
