驱动2KHz～10KHz超声波换能器常用变压器选型资料

气体中和液体中的2KHz～10KHz换能器都可以驱动。

（以下参数仅供参考，实际效果因测试电路不同会有一定差异）

编码：Y.01.04.02.0007

规格型号：EE19-250uH 35：200 (线径大于0.3mm)

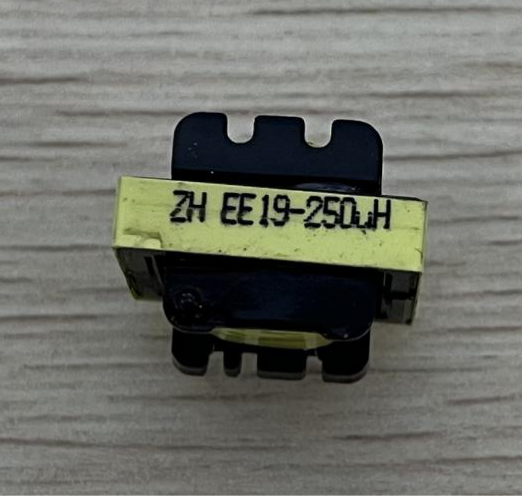

俯视图下视图

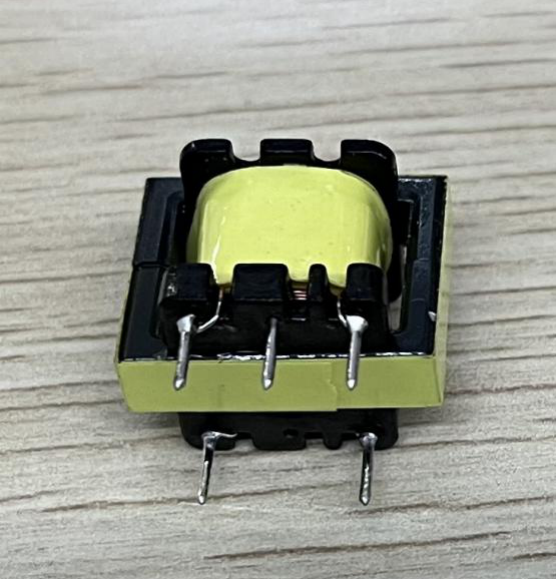

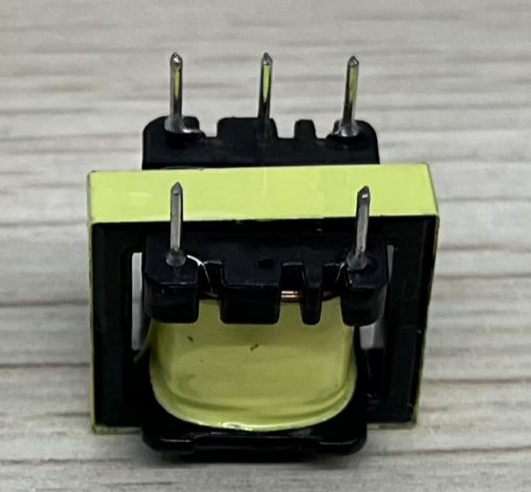

侧视图（三脚初级输入端）侧视图（二脚次级输出端）

适用频率范围：2KHz～10KHz

与换能器接线：1脚接换能器+，3脚接换能器-

适合电容值：41000～70000pF

升压范围：3～6倍

初级电感量（数字电桥仪）：225～275uH

次级电感量（数字电桥仪）：7.5～8mH

初次级耐压值：1.5KV

同名端：1脚和4脚，3脚和6脚

异名端：1脚和6脚，3脚和4脚

以上是驱动2KHz～10KHz超声波换能器常用变压器，如果您也有这方面的需求，欢迎拨打下方热线咨询！
