        驱动12KHz~200KHz超声波换能器常用变压器选型资料

        气体中和液体中的12KHz~200KHz换能器都可以驱动。

     (以下参数仅供参考,实际效果因测试电路不同会有一定差异)

        编码:Y.01.04.02.0005

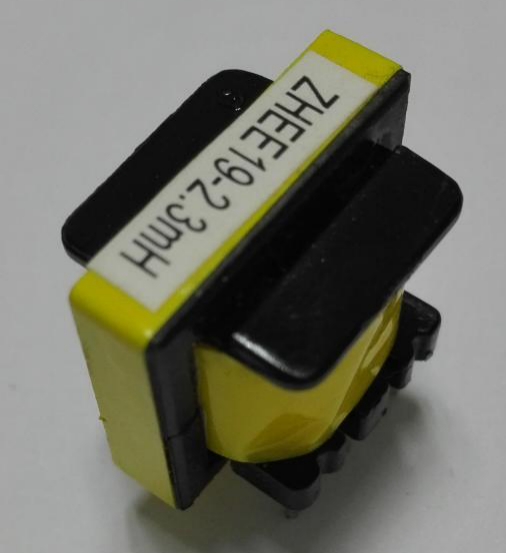

        规格型号:ZH EE19-2.3MH 16:270

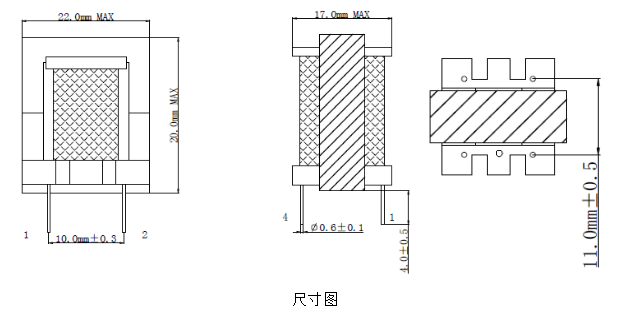

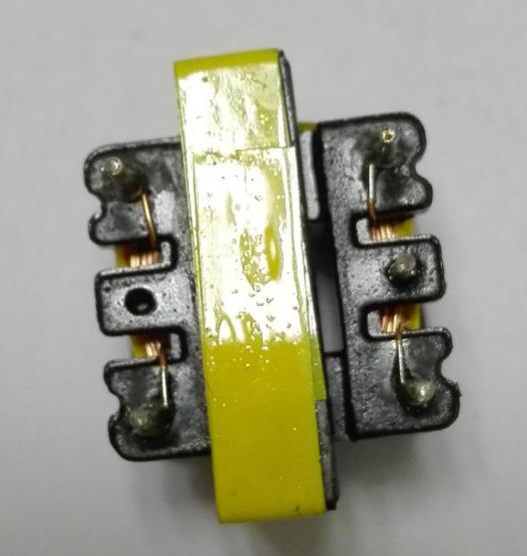

           俯视图                                                                           下视图



                   侧视图(三脚初级输入端)                                          侧视图(二脚次级输出端)





适用频率范围:12KHz~200KHz

与换能器接线:4脚接换能器+,6脚接换能器-

适合电容值:320~71000pF

升压范围:17~25倍

初级电感量(数字电桥仪):6.4~7.1uH

次级电感量(数字电桥仪):2.1~2.5mH

初次级耐压值:2.75KV

同名端:1脚和4脚,3脚和6脚

异名端:1脚和6脚,3脚和4脚

         以上是驱动12KHz~200KHz超声波换能器常用变压器,如果您也有这方面的需求,欢迎拨打下方热线咨询!
