49KHz超声波换能器信号强度测试过程

[点击量：3804][来源：湛江风暴娱乐网络编辑部]

2014-08-09

       为了让空气中超声波换能器测试有个统一标准，我们做了测试台。将换能器拧在法兰上，倒放在测试台中间。换能器后端用艾玛的测试版来驱动，在放大10倍的测试点上，用示波器来测量回波信号。

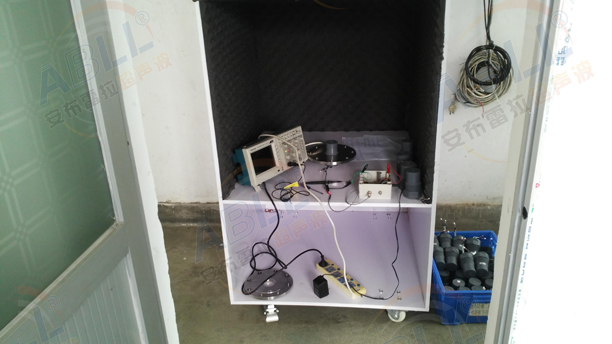

超声波换能器测试台



       上图中超声波换能器发射面到测试台反射板之间的距离是1.70米。

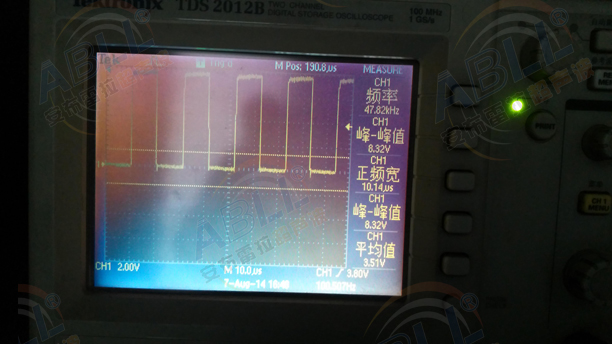

49Khz超声波换能器发射和接收信号





49Khz超声波换能器实际工作频率是47.8KHz

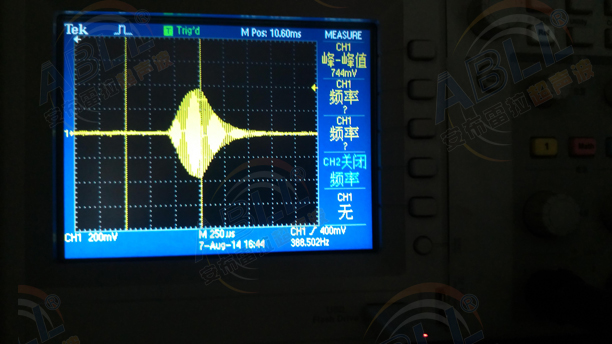

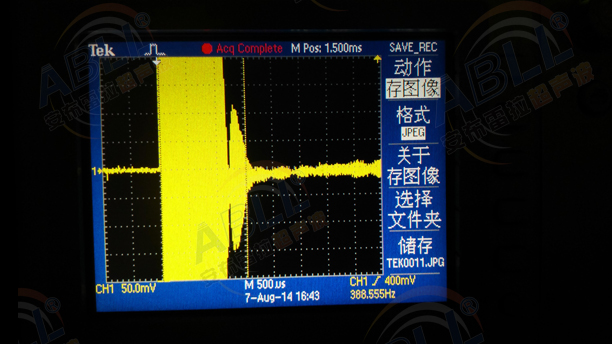

49Khz超声波换能器接收到的回波





       在上图中接收到的脉冲信号，回波幅度有744mV。
