80米量程26G雷达物位计测试信号

[点击量：2492][来源：湛江风暴娱乐网络编辑部]

2014-09-23

因为80米量程的26G雷达物位计已经进入批量生产，技术部在对产品做测试，我就在旁边把测试过程拍了一些照片，发给大家看看。

之前有朋友问我，80米，你们雷达测量什么能够到80米，测量矿石可以吗？

在测量雷达物位计的最大测量，一般是用2米×2米的目标板，或者是对着一面平整的墙来做测距的。我们在实际测试过程中，因为生产车间和大楼内都没有这么长的直线距离，只能拿到大门外，对着别人院子的墙测量。在80米的距离上，雷达物位计测量的距离跟激光测距仪测量的距离误差在3-4厘米。如果是测量固体，那么就达不到80米。一般测量粉末可以到45米，测量颗粒状或者块状的料可以到60米。

传统的6.0-6.8G的低频雷达，因为发射角度大，他的距离做到80米，辐射直径在16.8米～19.6米，实际应用就没有意义了。因为如果要用，就要做支架把雷达跟料仓壁离得比较远。现在的26G雷达发射角度在6-8°，这样距离做到80米，辐射直径在8.5米～11.1米。如果距离再大，也不好用了。以下是测试过程的示波器波形和实物。

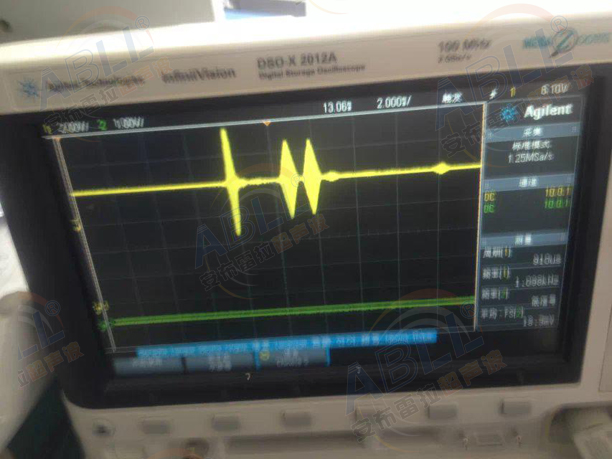

图1 示波器看到的波形

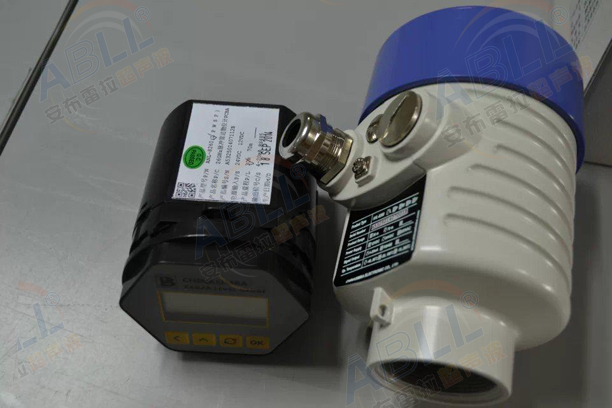

图2 80米雷达成品实物图

风暴娱乐自动化——26G雷达物位计生产厂家，如果你对以上26G雷达物位计有疑问或感兴趣，请点击联系我们的在线客服QQ：1355681087，或致电：400—0077—075。风暴娱乐——你全程贴心的采购顾问。

风暴娱乐根据客户的需求对产品不断的更新和改进，80米量程的26G雷达物位计已经进入批量生产。测试的信号稳定。
