CJ-6061大表壳导波雷达液位计调试步骤

[点击量：3498][来源：湛江风暴注册有限公司技术部]

2016-05-26

假设杆子长度是125厘米，盲区是30厘米。

安装要求：

1.杆子底部离罐子底部距离要在3厘米以内，但是不能碰到罐底。如果是缆绳底部带重锤，重锤底部离罐底要在5厘米以内。

2.法兰最好不要小于DN80，法兰到罐子顶部的接管长度要小于150毫米。如果法兰≥DN100，法兰到罐子顶部的接管长度要小于180毫米。

以杆子或者缆绳为中心，半径0.30米内不能有任何障碍物。

调试说明：

1.4-20ma对应值

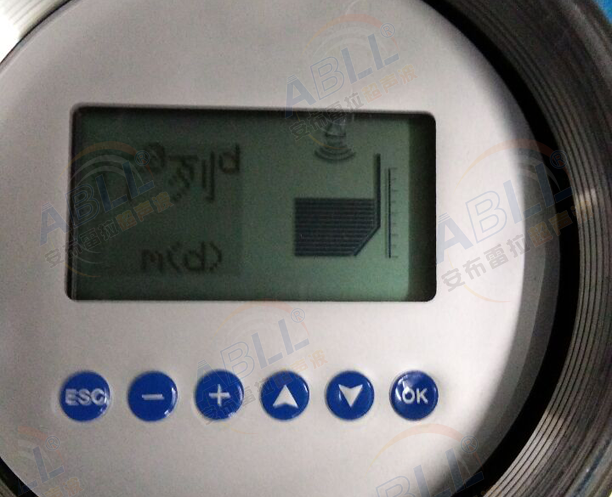

行0列d下面的0.0%：对应法兰到杆子底部的高度，写1.25米，

100.0%：对应法兰以下的盲区，写0.30米。

2.测量范围设置

行1列a一直是0，

行2列a的数字，是0.0%-100.%的差。

因为现在0.0%是1.25，100.%是0.30，

行2列a=1.25-0.30=0.95.

但是因为我们设置显示是小数点后面两位，所以单位是cm，所以要把米×100，也就是0.95×100=95厘米.

3.设置缆绳长度

行1列7：从盲区开始计算，这里盲区是0.30米，所以输入0.30米

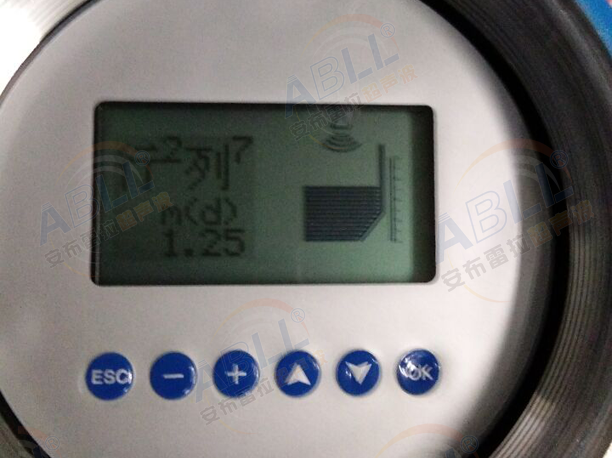

行2列7：是缆绳或者杆子的总长度，是1.25米。

4.小数点位数

行3列a：默认是88.88，表示两位小数。
