DYA-200-01A超声波燃气表换能器接收信号灵敏度
[点击量：3402][来源：湛江风暴注册有限公司技术部]
2015-04-29
超声波换能器应用于家用超声波燃气表，工作频率在200Khz，批量出来的换能器之间频率差别在180-220KHz之间。超声波燃气表一般在U型管的两端各装一个换能器，一个换能器发射一个换能器接收，根据来回两个行程的时间差，计算出通过换能器之间的燃气的速度，因为U型管横截面积是确定的，所以能够计算出通过的燃气的流量。我们根据超声波燃气表的这种工作方式，做了一个基本的测试。
测试过程中使用了3种发射电压，分别是12V、16V和24V，然后在接收端测试接收信号的幅度。两个之间的距离分为5厘米和10厘米两种情况。

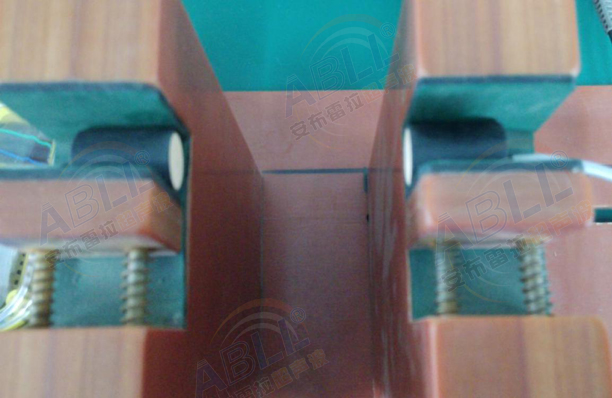

图1 两个换能器之间距离是5厘米

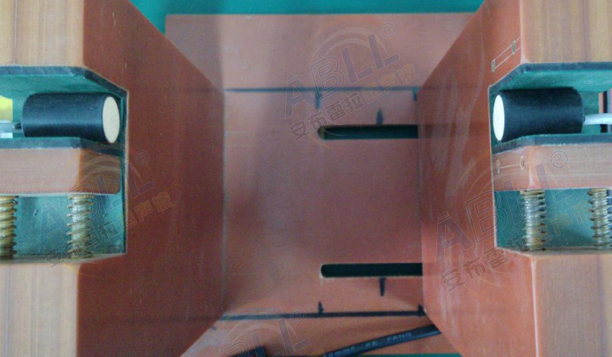

图2 两个换能器之间距离是10厘米
在12V、16V和24V三种不同的发射电压下，接收换能器接收到的信号如下表：
|
驱动电压 |
测试距离 |
接收到的回波幅度 |
|
12V |
5cm |
66-70mV |
|
12V |
10cm |
30-34mV |
|
16V |
5cm |
77-82mV |
|
16V |
10cm |
40-46mV |
|
24V |
5cm |
109-116mV |
|
24V |
10cm |
60-68mV |
