DYA-200-01W超声波燃气表换能器接收信号灵敏度测试

[点击量:3309][来源:湛江风暴注册有限公司技术部]

2015-06-12

      测试内容:探头;
      测试条件:12V、16V、24V驱动,5cm、10cm测试距离,15个脉冲,一发一收;

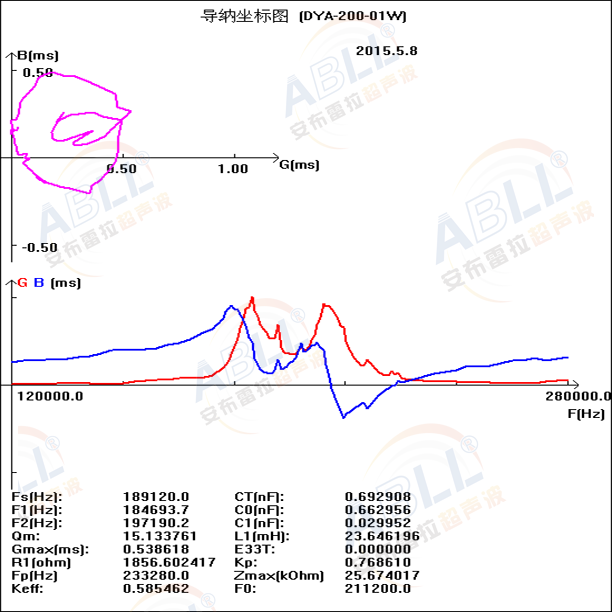

      导纳曲线:


      测试结果:
      用开发板发射15个脉冲测试,频率在200KHZ±20KHZ变动时测试结果如下表所示:

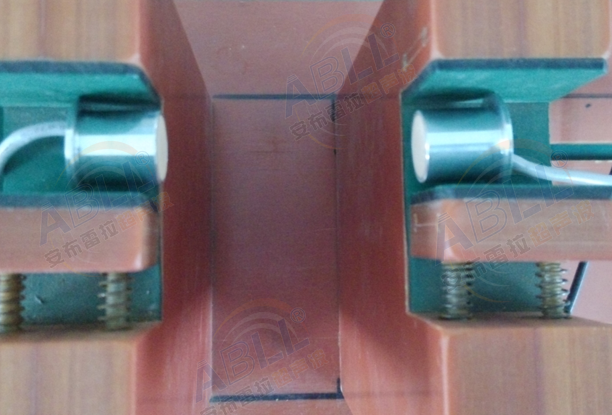

图 3 :5cm测试距离

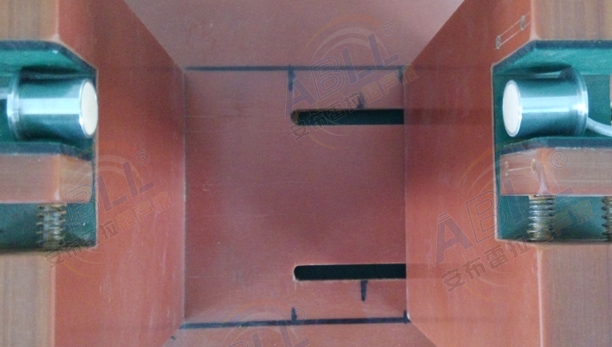

图 4 :10cm测试距离

      表 1 :一发一收测试结果:


驱动电压

测试距离

接收回波幅度

备注

12 V

5 cm

74 mV

图 5

12 V

10 cm

38 mV

图 6

16 V

5 cm

52 mV

图 7

16 V

10 cm

32 mV

图 8

24 V

5 cm

40 mV

图 9

24 V

10 cm

24 mV

图10

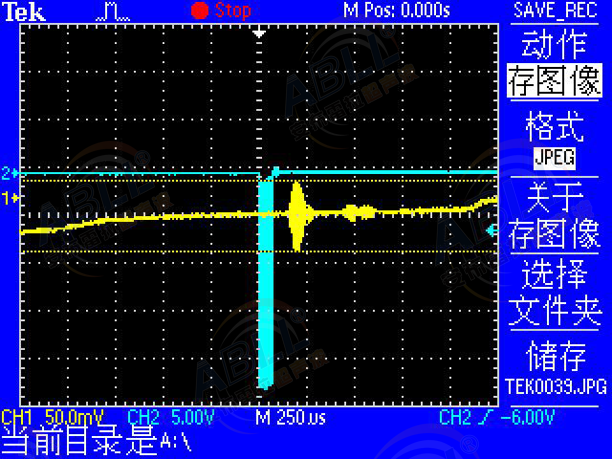

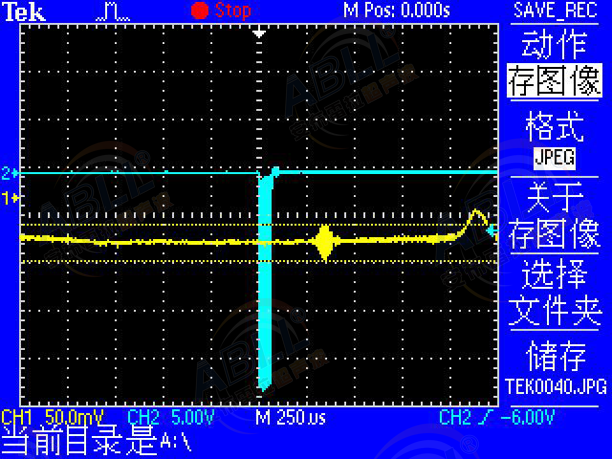

图 5 :12V驱动5cm测试距离测试结果





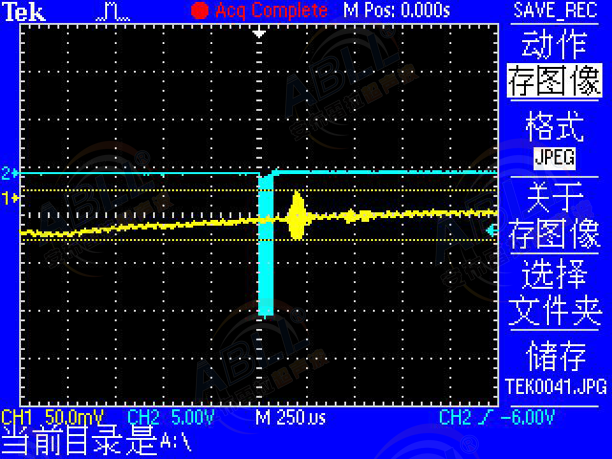

图 6 :12V驱动10cm测试距离测试结果





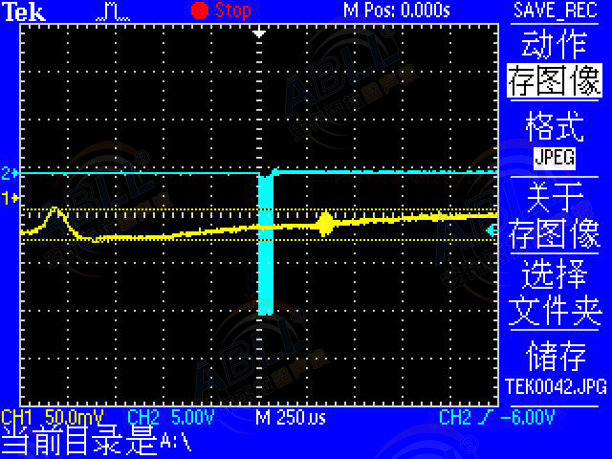

图 7 :16V驱动5cm测试距离测试结果





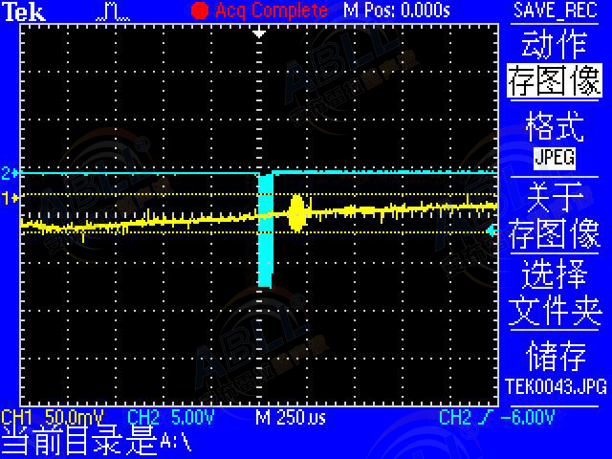

图 8 :16V驱动10cm测试距离测试结果





图 9 :24V驱动5cm测试距离测试结果





图 10 :24V驱动10cm测试距离测试结果
