风暴娱乐2016版本开发板测试说明

[点击量：2600][来源：湛江风暴注册有限公司编辑部]

2015-12-30

出厂时已经烧写发射程序。开发板的电源、液晶屏及换能器等连接可参考开发板附带光盘资料。

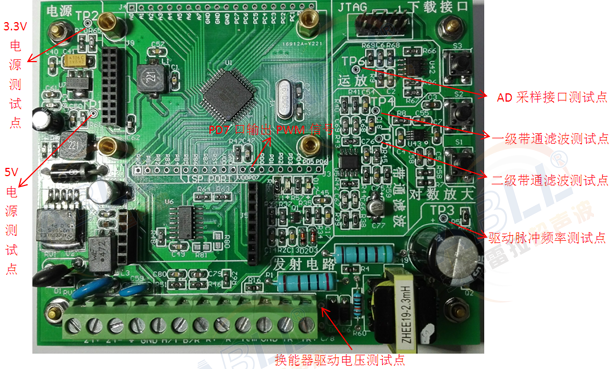

接入24V电源后，可在PCB板上扩展IO口中的PD7口（如图1所示）测得PD7口输出占空比为50%的PWM信号（如图2所示），经过非门反相后可在TP3点测得MOS管G极驱动信号（如图3所示），由于MOS管极间电容的存在，驱动频率较高时，在TP3点测得的信号不是规则的PWM信号。

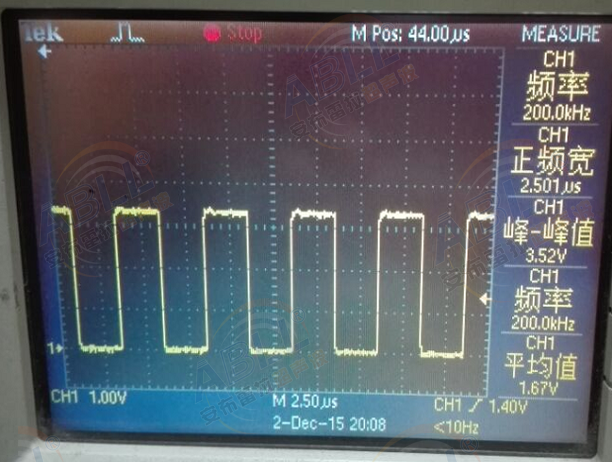

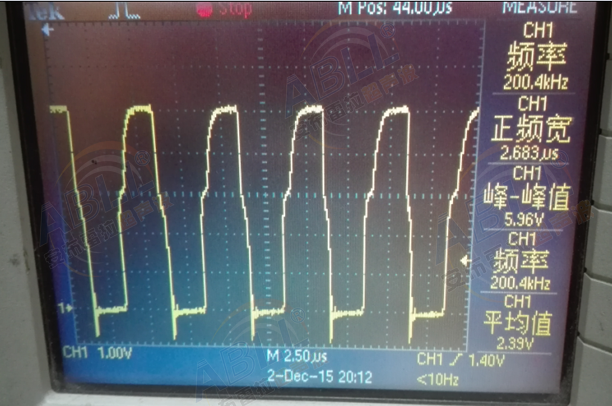

图2（200K驱动时PD7口信号）图3（200K驱动时TP3点信号）

连接上换能器后，可在换能器驱动电压测试点（如图1所示）测得峰峰值约为800V（PCB板用16：270变压器）或180V（PCB板用5：15变压器）左右电压， 200K以上频率的换能器，PCB板上用的是5：15的变压器。

连接上换能器后（水下换能器需置于水中），调整好换能器发射面与被测量物体的距离，固定好换能器后，可用示波器在TP4与TP5处测得经带通滤波电路处理后的回波信号，在TP6处测得经过对数处理和放大的信号。

5、图4、图5与图6为开发板连接200KHZ水下换能器，在TP4、TP5与 TP6测得的波形。

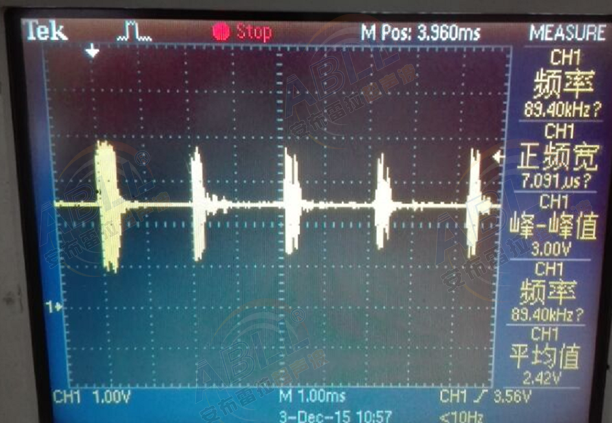

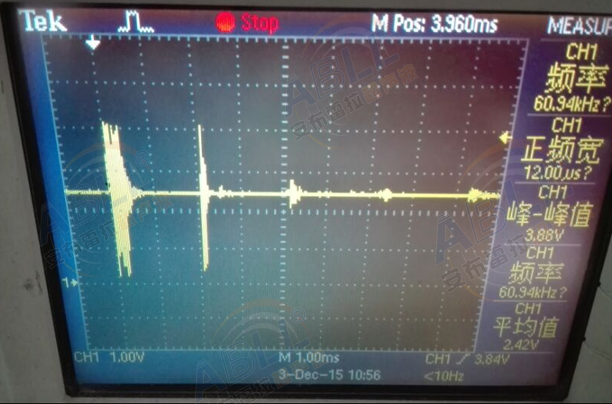

图4（第一个为发射信号，后面都是回波信号）图5

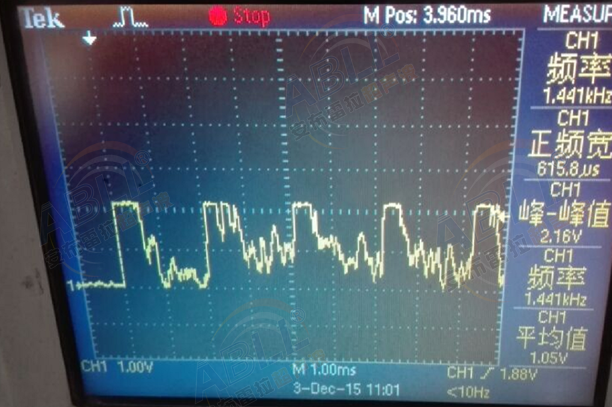

图6
