超声波换能器的导纳曲线图参数简单介绍

[点击量：20528][来源：湛江风暴注册有限公司技术部]

2015-05-04

超声波换能器在生产完毕后，一般会用阻抗分析仪来测试，通过阻抗分析仪测试后会有一张导纳曲线图来表示超声波换能器的各种指标。通过导纳曲线图就可以知道换能器的多项重要指标。下面我们以DYW-400的导纳曲线图为例，给大家做一个说明。

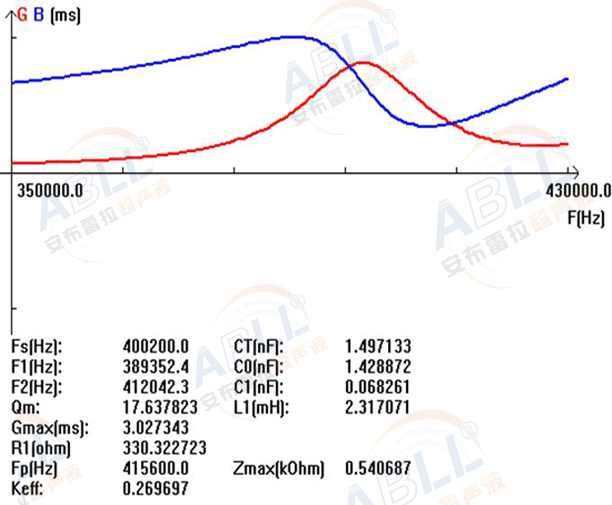

超声波换能器导纳图

在上面这个导纳曲线图中：

Fs[Hz]：是换能器的中心频率。在图中显示是400200.0Hz。

F1[Hz]和F2[Hz]：表示换能器的带宽范围，在图中显示DYW-400的带宽从389352.4～412042.3Hz。在超声波流量测量中，带宽是有用的，特别是气体流量测量中，希望换能器的带宽要大。

Qm：简称Q值。Q值越大，换能器灵敏度就越高，余振时间就越长。Q值越小，换能器灵敏度就越低，余振时间就越短。

Gmax[ms]：3.027343

R1[ohm]：最小阻抗，单位是欧姆。

Fp[Hz]：反共振频率，单位是赫兹。

Keff:

CT[nF]：静态电容值，单位是纳法。换能器如果是做测距、测量流速、测量流量，这个参数一般没有用。用于功率超声上，比如：焊接、清洗，这个指标用于匹配电感用。

C0[nF]和C1[nF]：两者相加=CT。

C0[nF]：自由电容。

C1[nF]：动态电容。用于功率超声上，比如：焊接、清洗，这个指标用于匹配电感用。

L1[mH]：电感值，单位是毫亨。

Zmax[kohm]：最大阻抗，单位是千欧姆。
