超声波换能器工作功率如何计算

[点击量：14346][来源：湛江风暴注册有限公司销售部]

2016-05-24

在购买我们换能器的用户里面，有很多用户会问到超声波换能器的功率是多少？

说到功率，首先要知道超声波换能器的工作方式：

1.第一种是脉冲工作，也就是发射一次，就停一下，再发射一次，再停一下。

2.第二种是连续工作，也就是一直发射，除非停止工作。

其实计算功率，是跟我们平时一样的，使用的公式是“电压×电流=功率”。比如：1只105Khz的空气换能器，工作电压是100V，通过电流是0.5A，功率就是100V×0.5A=50W。

由于在脉冲工作条件下，脉冲电流瞬间不好测量，如果不知道具体电流是多少，那就直接用“工作电压×工作电压÷换能器电阻”。比如：1Mhz的，工作电压是20V，换能器电阻是15欧姆，那么功率就是20V×20V÷15欧姆=26.6W。

在水下工作的换能器，连续工作的功率可以接近脉冲工作的功率，连续工作的功率可以达到脉冲工作功率的70～90%。

在空气中工作的换能器，连续工作的功率跟脉冲工作的功率相差很大，连续工作的功率只有脉冲工作功率的5～10%。

因为换能器在连续工作的情况下，会有发热现象，在水中，水是热的良好导体，可以迅速带走热量，所以连续工作的功率可以做得很高。但是在空气中，换能器发热量大了，没法迅速散热，换能器很容易损坏。一般只做到脉冲工作功率的十分之一～二十分之一。

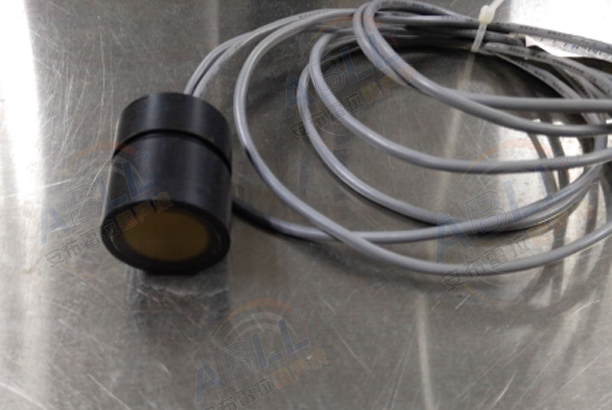

图1 DYW-1M-01E

作为做电路的人来说，总是希望换能器的电阻大一些，这样他的发射电路好做，发射电流可以做得小一些。

实际这样也没有什么意义，换能器阻抗大了，看着电压上去了，发射功率是电压的平方除以阻抗。实际发射功率没有上去。
