超声波液位计有哪些安装要求
[点击量:13827][来源:湛江风暴娱乐网络编辑部]
2014-02-11
基本要求
换能器发射脉冲超声波时,都有一定的发射开角。从换能器下沿到被测介质表面之间,由发射是超声波波束所辐射的区域内,尽可能有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。如果有障碍物干扰情况下,安装时需要进行"虚假回波存储"。另外须注意超声波波束不得与加料料流相交。
安装仪表时还要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使换能器的发射方向与液面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表必须接地。

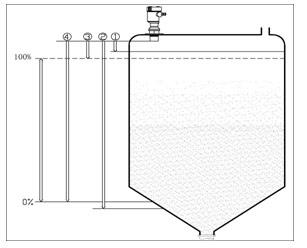

图示说明
测量的基准是探头的下边沿。
1、盲区 2、空仓(最大测量距离) 3、 最大量程 4、测量范围
注:使用超声波物位计时,务必保证最高料位不能进入测量盲区。
安装位置
在安装超声波物位计的时候,注意仪表和容器壁至少保持200mm的距离。
1、基准面
2、容器中央或对称轴
对于锥形容器,且为平面罐顶,仪表的最佳安装位置是容器顶部中央,这样可以保证测量到容器底部。
常见安装位置的正误
1、错误:换能器应与被测介质表面垂直。
2、错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免安装在容器中央。
3、正确
1、错误:不要将仪表安装于入料料流的上方,以保证测量的是介质表面而不是入料料流。
2、正确 注意:室外安装时应采取遮阳、防雨措施。
搅拌
当罐中有搅拌时,仪表安装尽量远离搅拌器。安装后要在搅拌状态下进行"虚假回波存储",以消除搅拌叶片所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪,则应使用导波管安装方式。
泡沫
由于入料、搅拌或容器内其他过程处理,会在某些液体介质表面形成泡沫,衰减发射信号。如果泡沫造成测量误差,应将传感器安装在导波管内,或使用雷达液位计。导波雷达液位计的测量不受泡沫的影响,是这种应用的最佳选择。
气流
如果容器内有很强的气流,例如:室外安装,而且风很大,或容器内有空气涡流,您应该将传感器安装在导波管内,或使用雷达液位计或导波雷达液位计。
