超声波换能器的发射驱动难嘛？其实很简单

[点击量：11186][来源：风暴注册 · 中国已服务中小企业8千家]

2019-01-10

　　超声波换能器的发射驱动相对简单，换能器的驱动电压只要不高于换能器的额定电压都可以。换能器的额定电压可以用1mm厚度的陶瓷片200Vpp来计算。当然考虑材料的机械疲劳。我们一般不建议用太高的电压驱动。对换能器来说，在额定电压范围内，电压越高，输出的声压越强。能测的距离也就越远。实际使用过程中，并不是信号越强越好。因为信号强了，旁瓣的信号也强，旁边的障碍物的反射信号也强，很容易干扰到信号设备。下面是笔者画的测距系统框图和笔者常用的发射电路。

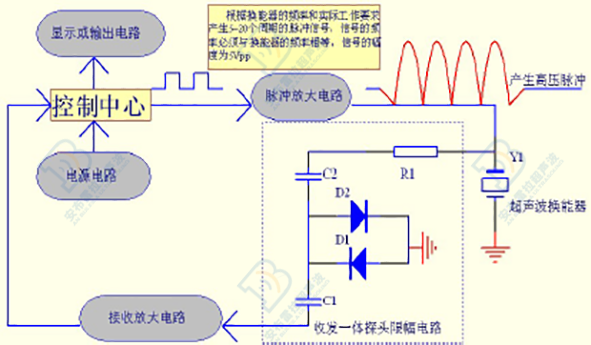

　　1、超声波测距产品系统框图。

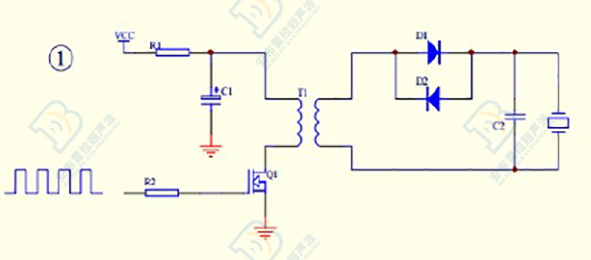

　　2、单边推动的发射电路。

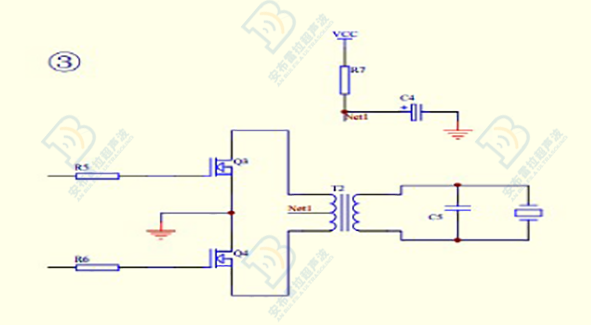

　　3、推挽驱动的发射电路。





　　在超声波发射的时候，经常有人会问匹配的问题。匹配一般来说就是两个：一是变压器和换能器的匹配。二是加电感和换能器的电容进行匹配。

　　换能器的阻抗一般都比较大，一般在几百欧姆到几K欧姆。所以变压器的输出是比较容易匹配的。而且测距换能器是脉冲驱动，所以一般对变压器的要求不高。变压器的匝数，初级看输入电压，一般1V的电压对应0.8匝的。匝数比用10～15倍就可以。

　　换能器是容性负载，如果不加电感做匹配，会有一些介电损耗。不过因为测距换能器一般带宽比较宽，笔者不建议用电感做匹配，这样你的电路可以直接使用不同频率的换能器。如果是单一频率的产品，并且换能器的Q 值比较高的。还是可以加一个，电感量的经验公式：

　　1.5*fo *2*3.14*sqrt(L*C)= 1 fo :工作频率

　　sqrt：开根号

　　L: 串联匹配的电感

　　C：换能器的自由电容（可以直接用万用表测得）


　　我们一直秉诚为客户提供好产品和好服务方案为宗旨，如果您对超声波换能器感兴趣或者有疑问，请点击联系我们的在线客服QQ：2403408812，24小时服务热线：0755-88996633。
