DYAL-200-01F型超声波燃气表换能器测试报告

[点击量:2366][来源:风暴注册 · 中国已服务中小企业8千家]

2019-01-28

  测试内容: DYAL-200-01F款换能器测试;

  测试条件

  带载驱动电压:12V、16V、24V、90V;

  驱动脉冲个数:15个;

  测试方式:100毫米间距,一发一收测试;

  接收信号:不经过电路处理,直接连接到示波器显示。



  一、DYAL-200-01F型换能器:





图1-1:DYAL-200-01F型换能器实物



表1.1:DYAL-200-01F型换能器一发一收测试结果



驱动电压

驱动频率

接收信号

12 V

200 KHz

15.2 mV

16 V

200 KHz

18.4 mV

24 V

200 KHz

30.4 mV

90 V

200 KHz

50.0 mV

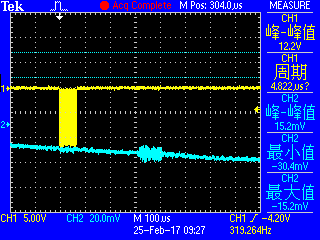

图1-2:12V驱动换能器信号

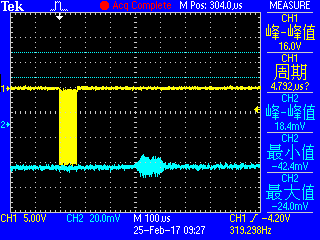

图1-3:16V驱动换能器信号

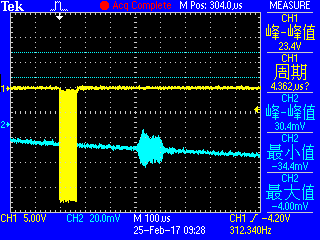

图1-4:24V驱动换能器信号

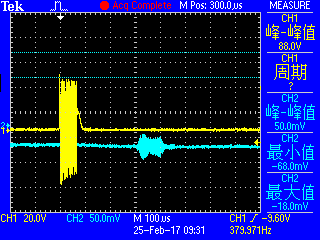

图1-5:90V驱动换能器信号



  二、 结果说明:



表5:换能器一发一收测试结果



换能器型号

驱动电压

驱动频率

接收信号



DYAL-200-01F

12 V

200 KHz

15.2 mV

16 V

200 KHz

18.4 mV

24 V

200 KHz

30.4 mV

90 V

200 KHz

50.0 mV

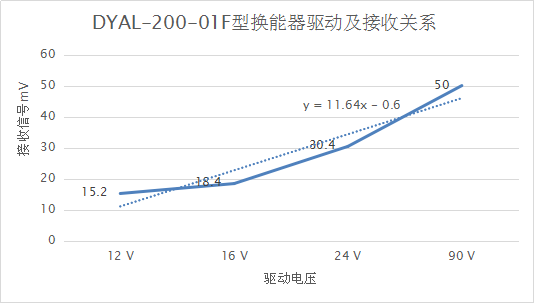

  DYAL-200-01F型驱动电压与接收信号关系图:





图5-1:DYAL-200-01F型换能器驱动及接收关系



                                如果您对我们的超声波换能器感兴趣,您可以随时联系我们的在线客服。
