DYA-200-01TM型超声波燃气表换能器测试报告

　　测试内容：DYA-200-01TM换能器测试；

　　测试条件：

　　带载驱动电压：12V、16V、24V、90V；

　　驱动脉冲个数：15个；

　　测试方式：100毫米间距，一发一收测试；

　　接收信号：不经过电路处理，直接连接到示波器显示。

　　一、DYA-200-01TM型换能器：

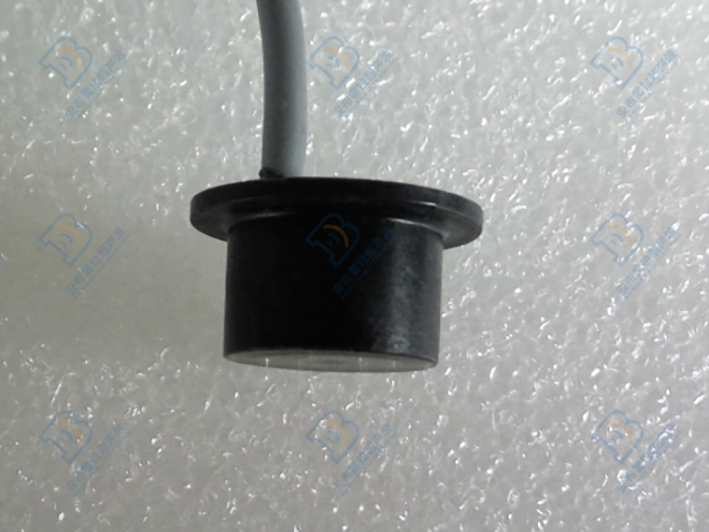

图2-1：DYA-200-01TM型换能器实物

表2.1：DYA-200-01TM型换能器一发一收测试结果

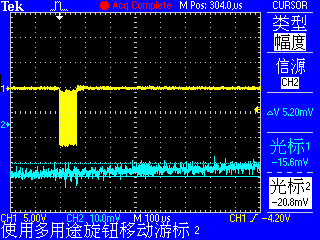

图2-2：12V驱动换能器信号

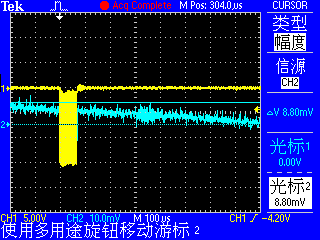

图2-3：16V驱动换能器信号

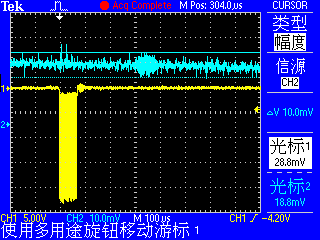

图2-4：24V驱动换能器信号

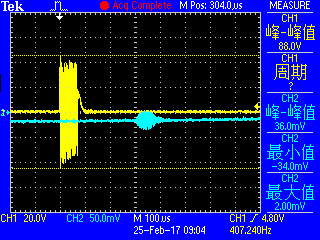

图2-5：90V驱动换能器信号

　　二、 结果说明：

表5：换能器一发一收测试结果

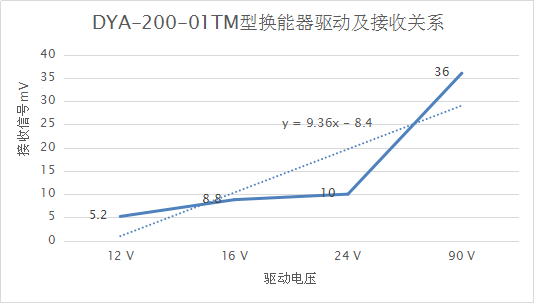

图5-2：DYA-200-01TM型换能器驱动及接收关系
