GRCF河道流量计不规则断面流量如何计算

　　长沙县星沙污水处理厂进水口有个挡水坝，每到下雨天，上游来的污水会从挡水坝顶部满出去，为了保护环境，这个污水溢流流量需要测量出来。

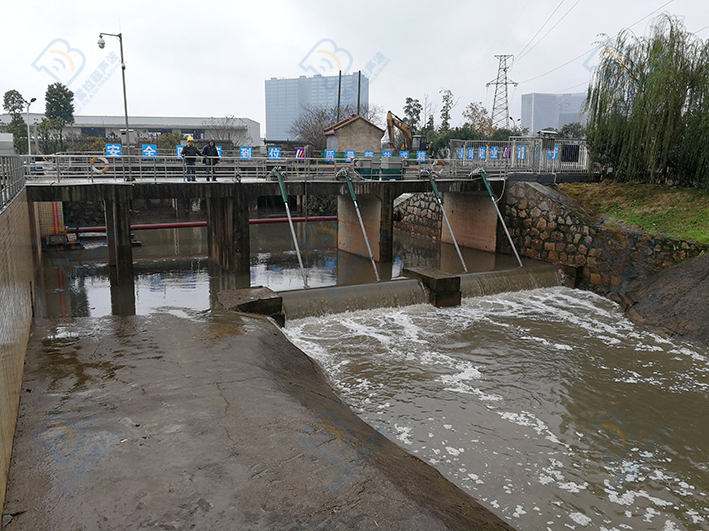

长沙县星沙污水处理厂

　　用户买了湛江风暴娱乐的宇征GRCF河道流量计,到了现场后发现，大部分情况下，都是跟上面这个图片中显示的一样，污水从两个挡水坝上面满过去，用流量计可以直接计算流量，计算的时候，是按照2个5米宽度的断面来计算的。

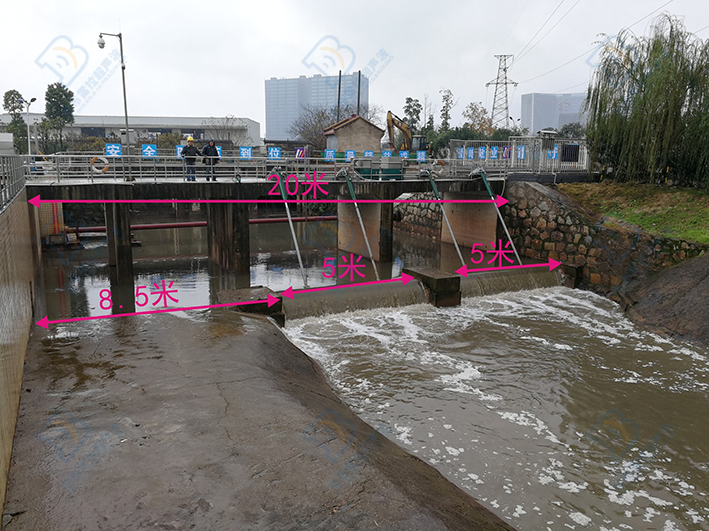

长沙县星沙污水处理厂

　　当降雨量大的时候，水位会超过挡水坝旁边的水泥墩，这样整个水流过的断面就发生了变化。也就是污水流过的河道断面宽度是原来的2个5米，变为了8.5+5.0+1.0+5.0+0.5=20米。

　　当宽度变了之后，水流过的截面积也就变了，同样的水位下，不同的宽度，水的流量是不一样的。

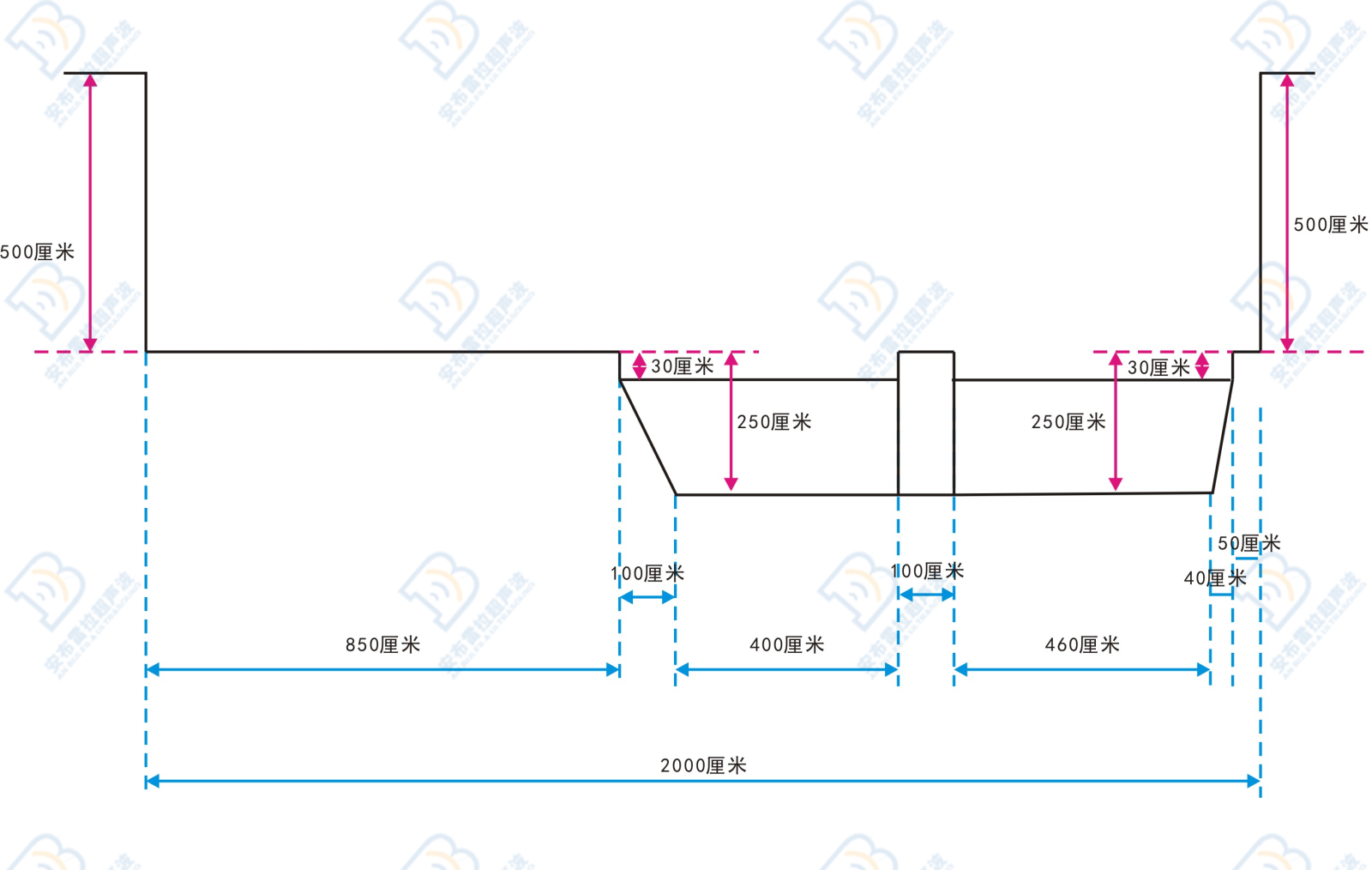

长沙县星沙污水处理厂污水溢流流量测量-截面尺寸图

　　比如：都是30厘米高度，水位没有超过挡水坝的水泥墩，0.05米/秒流速，原来的2个5米宽度的流量是：

　　0.05米/秒×0.30米×(5.0+5.0)×3600=540立方米/小时。

　　如果水位是60厘米高度，那么高过30厘米部分的水位，他的宽度是20米。假设流速还是0.05米/秒，计算出来的流量是：

　　0.05米/秒×0.30米×(5.0+5.0)×3600=540立方米/小时。

　　0.05米/秒×0.30米×20.0×3600=1080立方米/小时。

　　540立方米/小时+1080立方米/小时=1620立方米/小时。

　　这样的情况下，现场流量计的主机没法计算出来，那该怎么办呢？

　　也就是改变思路，现场只测量流速和水位高度，把数据上传到后台去。然后量好现场河道横断面的尺寸，在后台服务器上设置出一个河道横断面的尺寸图。

长沙县星沙污水处理厂污水溢流流量测量-截面尺寸图

　　经过简化后，得到下图：

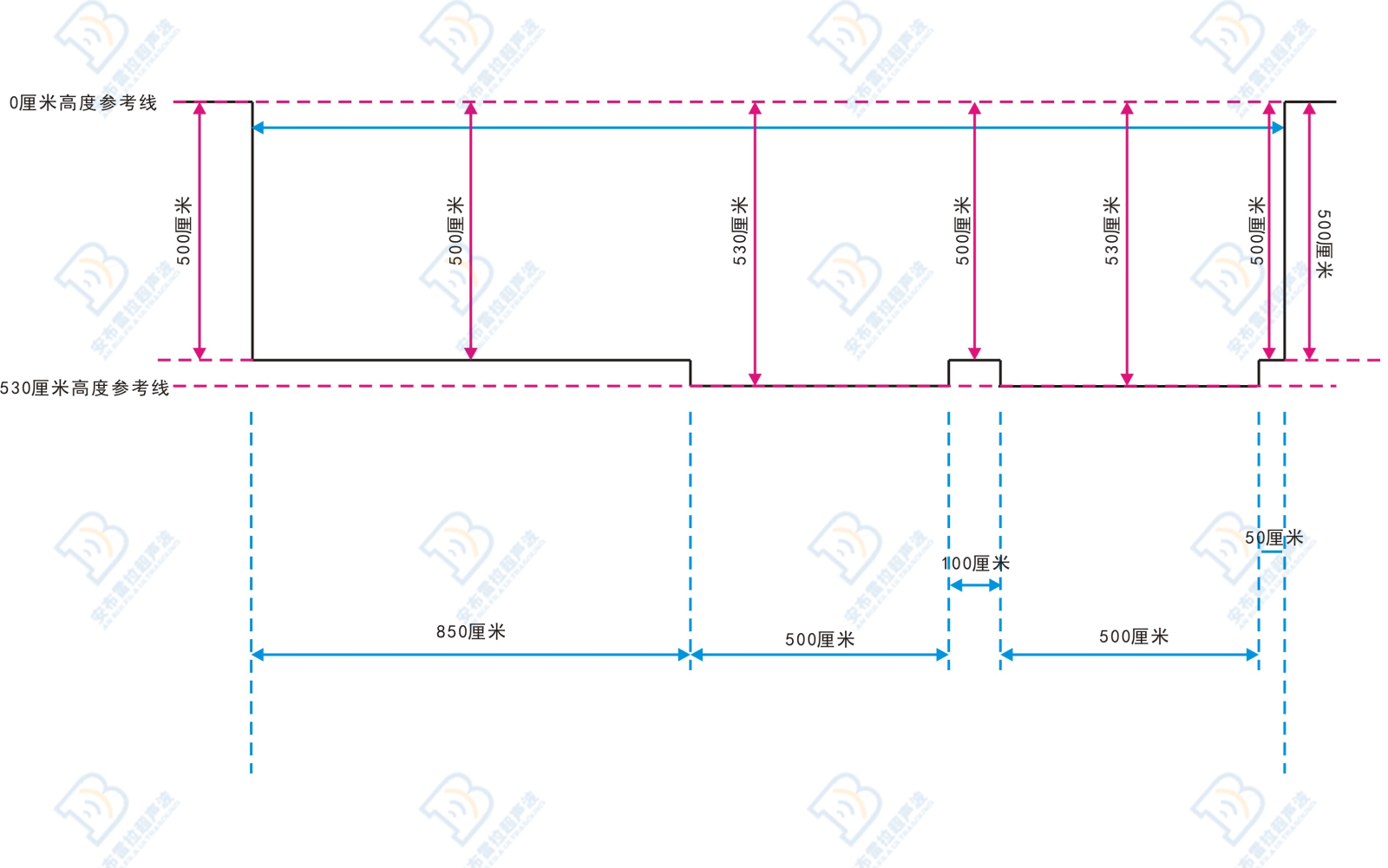

长沙县星沙污水处理厂污水溢流流量测量-简化后的截面尺寸图

　　在后台服务器上根据水位来计算过水面积，然后用“流速×过水面积×3600秒”的公式来计算流量。
