[湛江]萧山水务的西湖系列超声波液位计为啥输出一直波动

[点击量：3170][来源：湛江风暴注册有限公司技术部]

2014-05-07

萧山水务购买了湛江风暴注册有限公司的西湖系列二线制超声波液位计，出现一个怪现象，就是在水面没有变化的情况下，后端PLC上看到的数据会在5-10个厘米之间波动。

这个波动很有规律，如果现在水位是1.58米，PLC上会在1.54-1.62米之间来回波动。但是同步观察现场的超声波液位计，现场超声波液位计测量显示数值只有1厘米变化，这个1厘米的变化是属于正常误差范围。

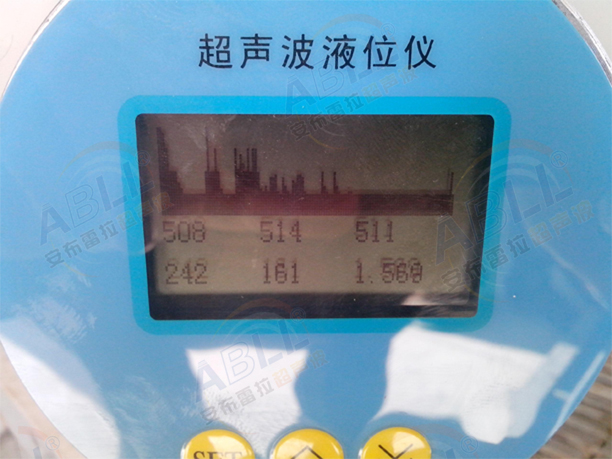

进入回波曲线菜单观察，回波也是正常的。

那么PLC上的数据波动是怎么造成的呢？我们开始排查。

先用万用表测量接线，是2×1.5平方毫米的屏蔽线，离PLC柜的距离是50米，电阻正常，接地也接了。

然后看回波曲线，也看不到电磁干扰的痕迹。

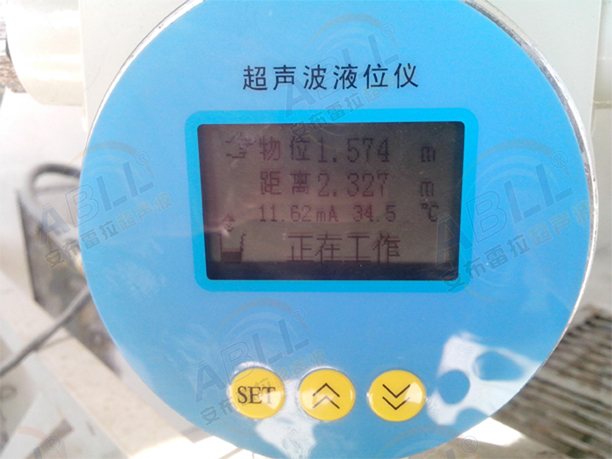

再把万用表串联到超声波液位计的4-20ma输出线上，发现输出电流的确在波动，也就是PLC上数据的波动是超声波液位计输出电流波动造成的。同时观察液晶屏显示，液晶屏上显示的输出电流数值在11.60-11.65mA之间波动。跟实际电流输出不一样。这是为什么呢？

最用用万用表测量超声波液位计端子上的电源电压，是16.9VDC。

原来如此，是因为供电电压过低了，造成输出电流的波动。二线制超声波液位计工作电压最低要在19VDC以上，现场供电电压是16.9VDC，达不到最低电压，造成输出电流一直波动。

我们顺着超声波液位计的接线查到PLC控制柜，结果发现控制柜的220VAC转24VDC的开关电源带的负载太多了，造成给仪表的供电电压过低，产生了文章开头那个奇怪的现象。
