GEOLUX雷达流量计 >>返回

GEOLUX雷达流量计，主要应用于管道、渠道、天然的溪流以及河流等自然水域中的传感器，由雷达流速仪、雷达水位计和主机三部分组成。

目前正在使用的客户有：云天化集团、浙江传化集团、浙江森力机械、张家港环宇制药、粉瑞德制药设备、临安邦华化工有限公司等。

详细说明

一、现场图片

GEOLUX分体式非防腐型雷达流量计，主要应用于管道、渠道、天然的溪流以及河流等自然水域中的传感器，由雷达流速仪、雷达水位计和主机三部分组成。

目前正在使用的客户有：甘肃省酒泉市肃北县三道湾水电站、宁夏糖来罐区、山东省济宁市。

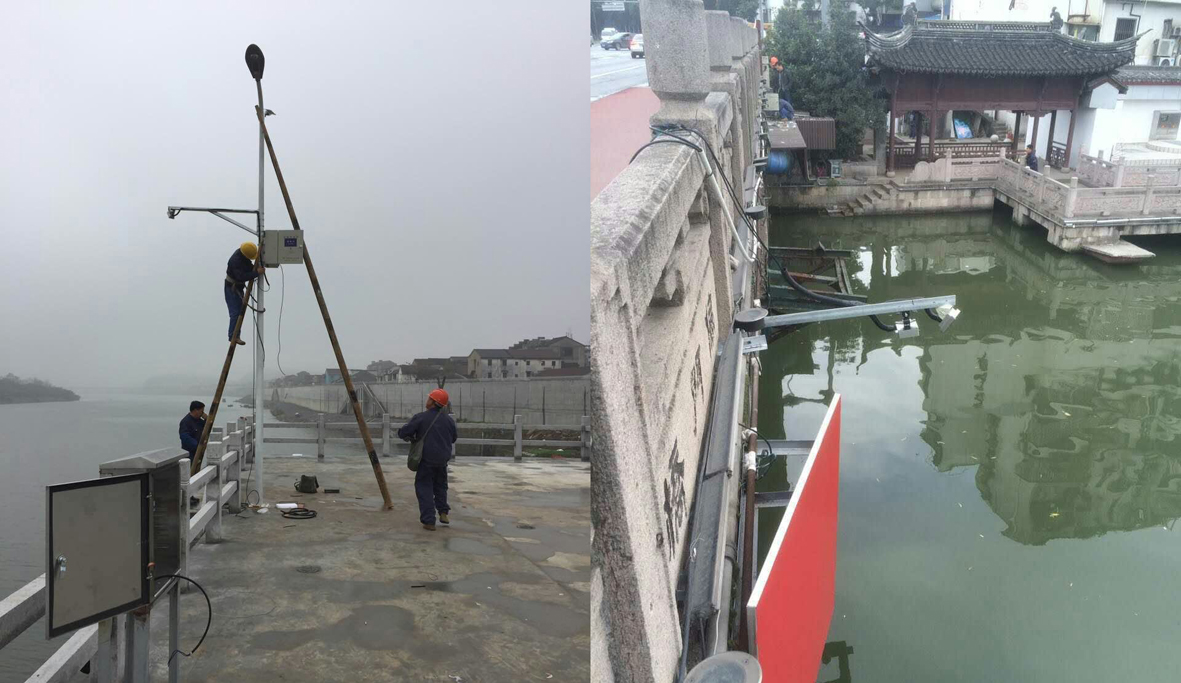

GEOLUX雷达流量计现场应用

二、产品概述

测速原理

雷达流速仪正对着水流方向，也就是逆流测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，会高于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会高于发射的频率。

当雷达流速仪顺着水流方向测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，但是会低于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会低于发射的频率。从上面这个就可以通过硬件和软件计算出水流流速。

测量水位原理

雷达水位计固定在水面上，对着水面发射电磁波，通过发射和接收的时间差就可以计算出雷达到水面的距离，假设是 5.1 米。主机中设置好雷达的安装高度，假设安装高度是 6.1 米，那么用安装高度-距离=水位高度。6.1-5.1=1.0米。

流量计算原理

通过输入渠道结构的相关参数，根据水位高低，就得出具体的水流截面积，用流速×截面积再加上积分运算，最后得出具体的流量。

三、技术参数

型号	GEOLUX	最大量程	流速标配（0.20m/s~15.0m/s）;水位0.03m~30m
精度	±3mm	防护等级	IP66
供电电压	9.0~27V	输出信号	RS485，RS232
频率范围	24~26.5GHz	过程压力	一个标准大气压
介质温度	0～50℃	法兰	DN50、DN80和DN100

四、安装要求

1.雷达流速仪必须垂直安装于水面上方，天线（面板）方向俯向水面。

2.雷达流速仪最好是正对着水流方向测量，尽可能不要顺着水流方向测量。

3.现场最低安装高度跟历史最高水位之间不小于1米，最高不大于25米。

4.雷达流速仪于水面的俯角建议使用28度到32度为最佳。

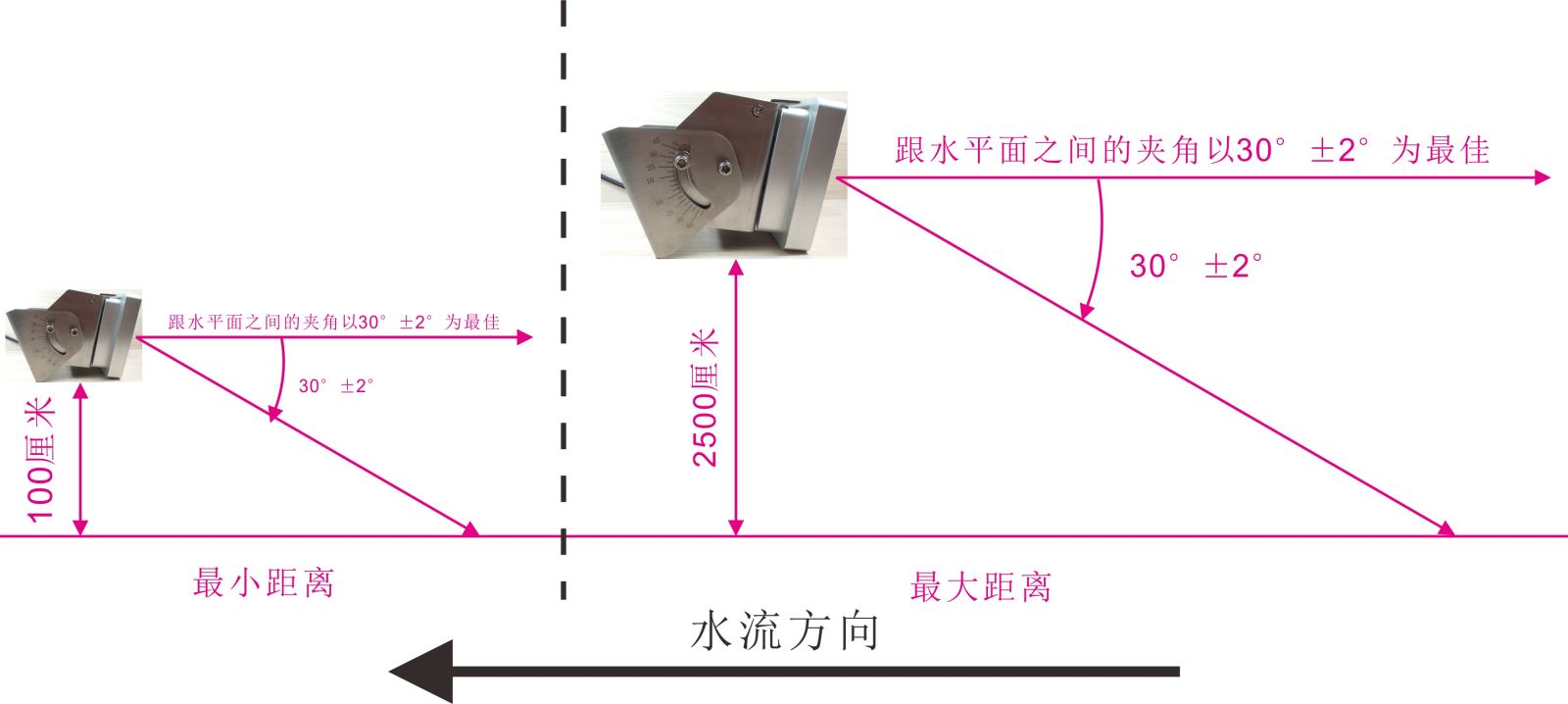

雷达流速仪安装

五、产品优势

1、非接触式测量，免维护

2、适用于河道测量

3、覆盖范围宽，每台可以覆盖30米宽度的河面

4、不需要做堰槽

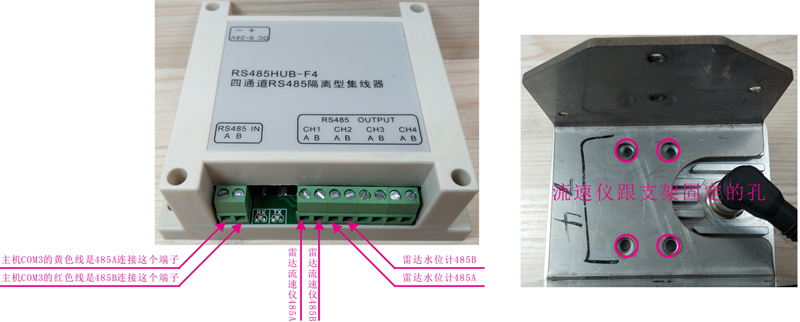

六、接线说明

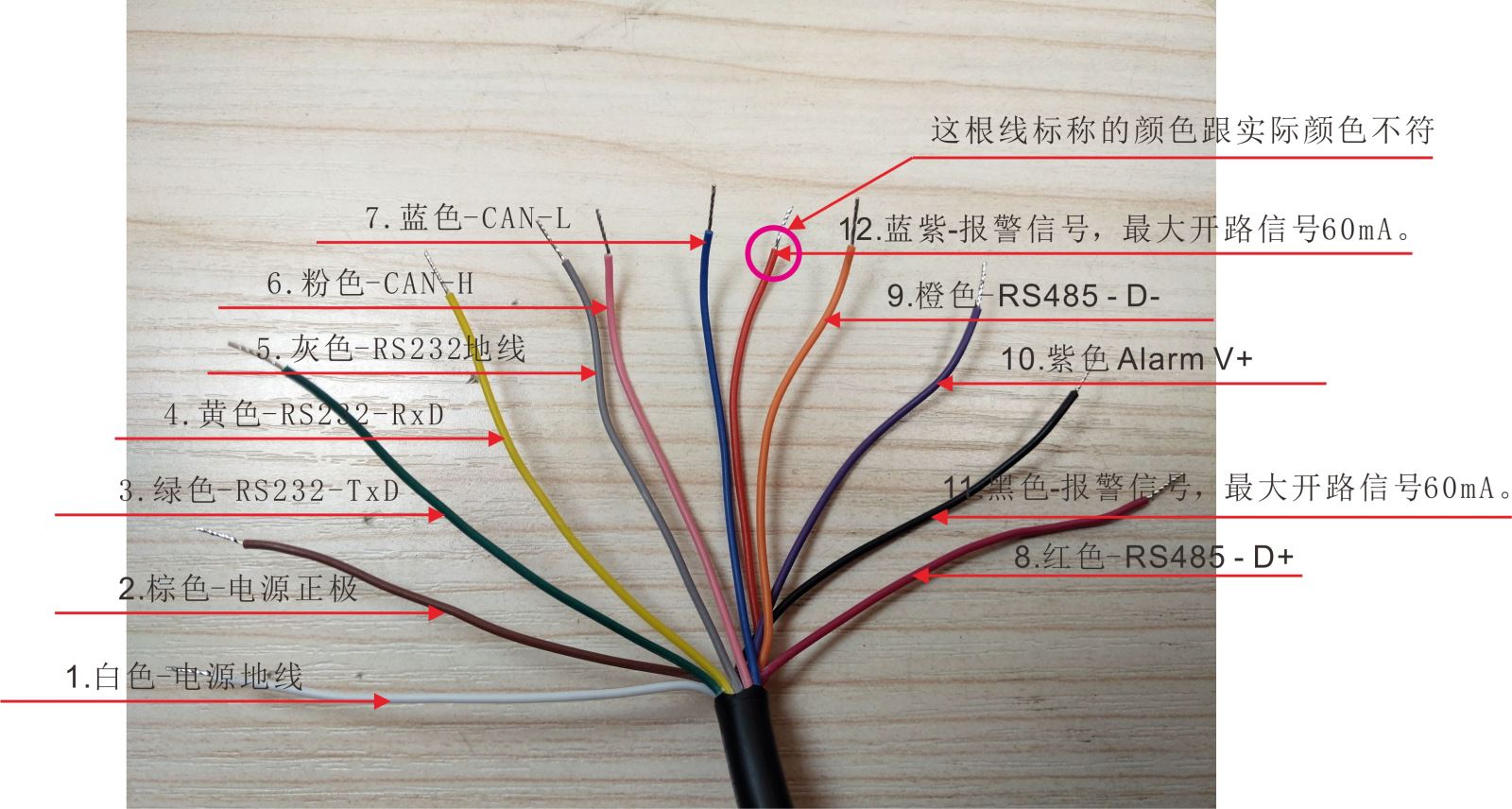

雷达流速仪接线说明

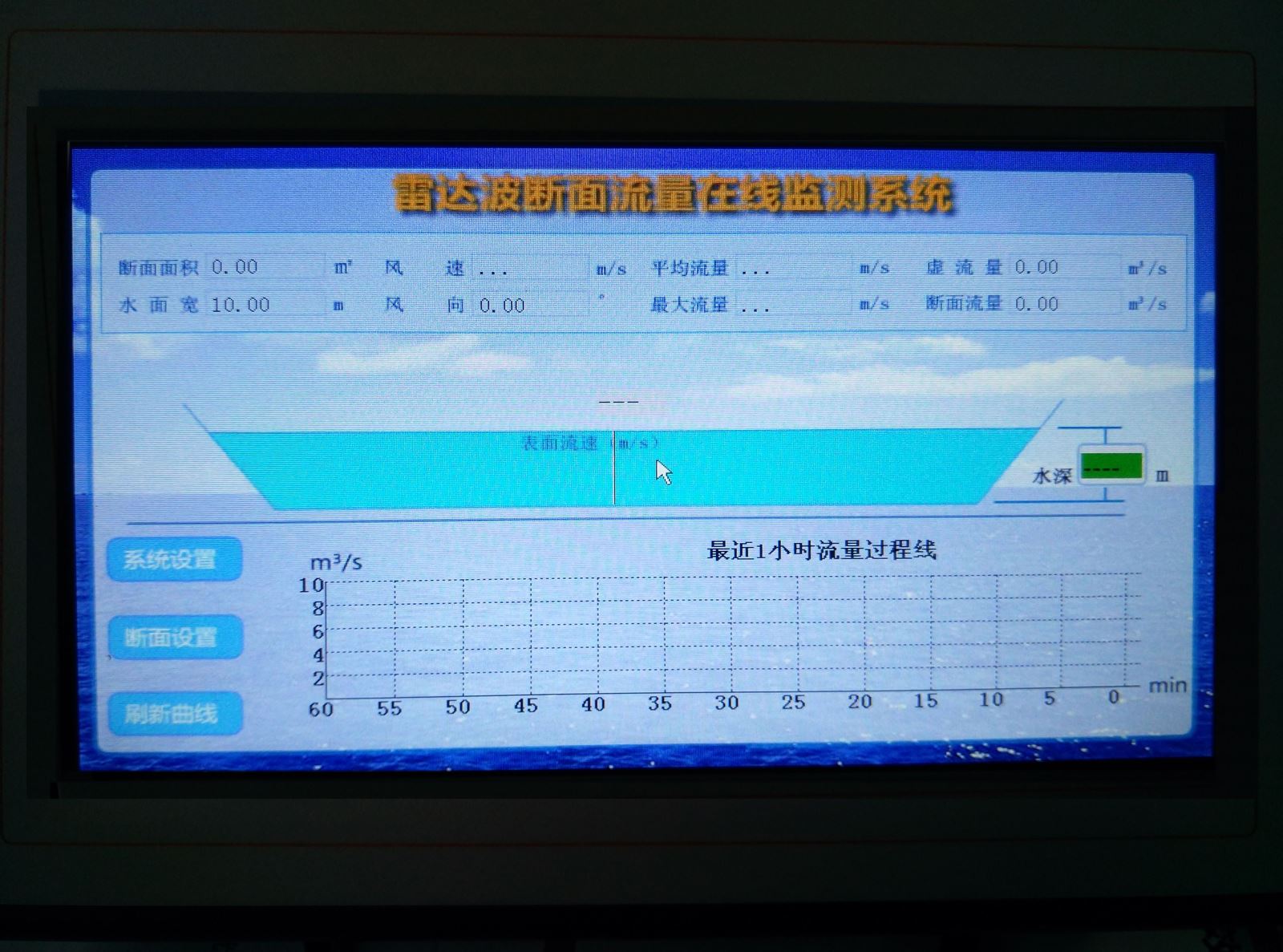

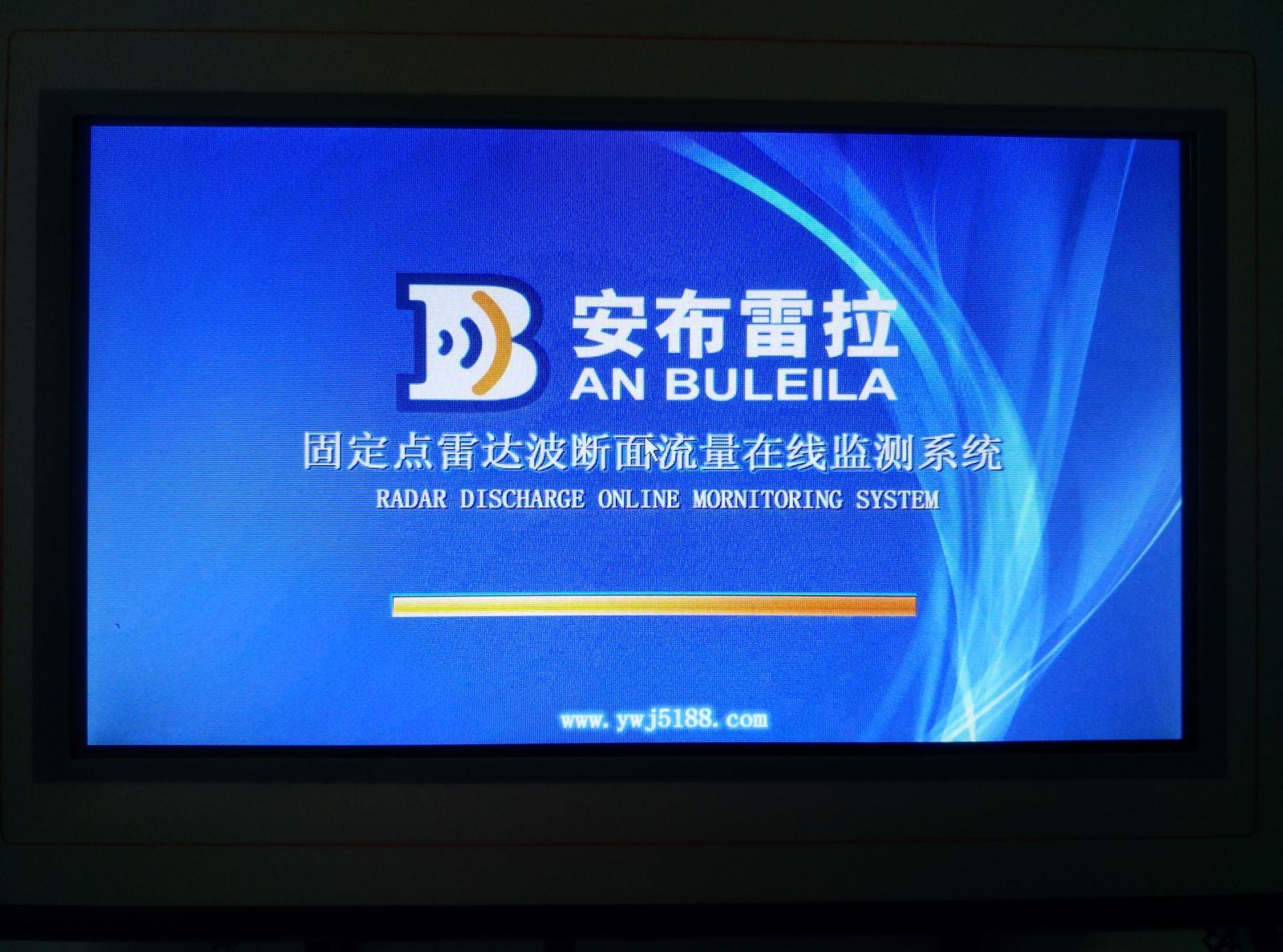

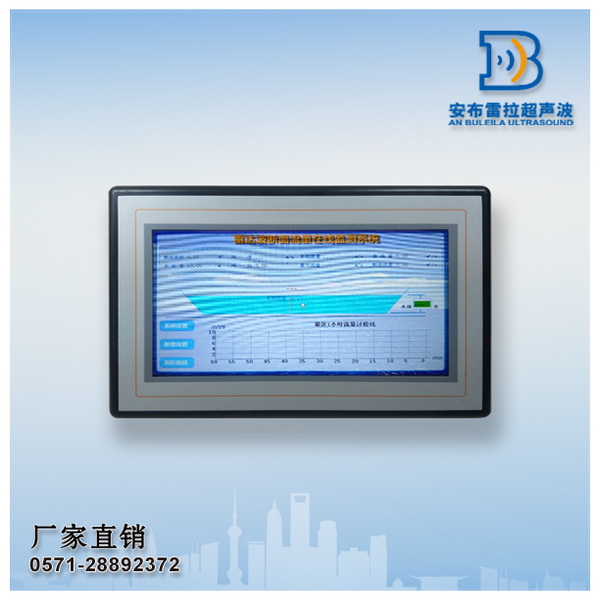

七、主机说明

1.可接入单路或多路流速、水位、风速风向传感器信号并根据设定周期进行巡检、显示；

2.可采用浮子水位计、国内常用气泡式水位计或各种雷达水位计的水位数据；

3.根据测速垂线流速、断面水深，通过顶置雷达实测流速和断面平均流速函数关系，自动算过水断面流量；

4.可配置多项测流参数并具有数据筛选和优化功能；

5.具有流速、流量比对率定功能；

6.具有风速风向补偿和强风测停功能；

7.支持手动测流、定时测流、根据水位变幅测流、远程启动测流工作模式；

8.彩色触摸屏操作界面；

9.具有USB接口连接计算机进行参数设置和数据下载；

10.多种通讯接口，可与各种RTU,GPRS DTU建立通讯。

八、选型需要的参数

1.使用环境：管道、渠道、天然的溪流或河流。
2.介质种类，介质的最低、最高温度，最低、最大压力。
3.测量范围是几米。
4.连接方式：DN50、DN80、DN100。
5.工作电压：121~14VDC，供电电源需要12V 3A以上的纯净电源。
6.输出信号：RS485，RS232
7.设备形式：分体式
