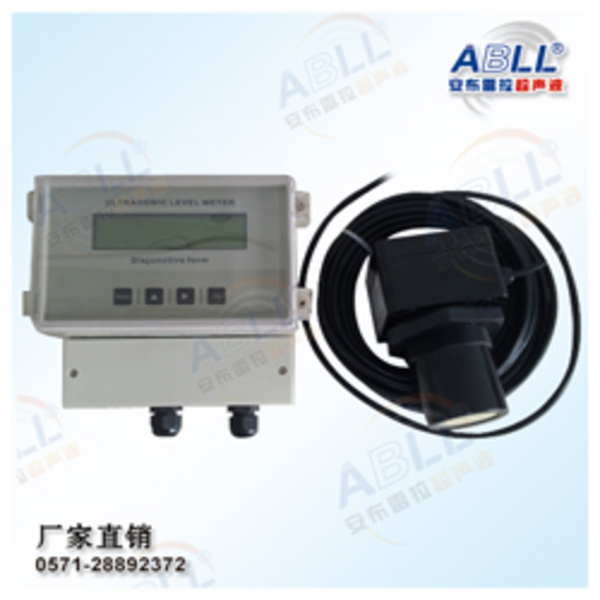

UTG21-DS型明渠流量计 >>返回

UTG21-DS型明渠流量计可以用来连续监测明渠中污水的流量并累计流量，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。仪表内置EEPROM，确保停电时仪器内累计流量不会丢失。仪器配有专门为石油、化工部门设计的耐腐蚀型探头，特别适用于具有腐蚀性废水的流量测量。

详细说明

一、产品简介

可以用来连续监测明渠中污水的流量并累计流量，适用于水利、水电、环保以及其它工农业明渠条件下的流量测量。仪表内置EEPROM，确保停电时仪器内累计流量不会丢失。

仪器配有专门为石油、化工部门设计的耐腐蚀型探头，特别适用于具有腐蚀性废水的流量测量。

二、技术参数

结构	一体型	型号	UTG21-DS
累计流量	99999999m³	量程范围	0.1升/秒~10m³/秒
测距范围	0-3米	测距精度	0.3%
流量精度	1%~5%（视堰板类型而定）	盲区	0.25~0.5m
分辨率	1mm	方向角	4°~6°
仪表显示	自带LED显示瞬时流量和累计流量	模拟输出	4-20MA 输出瞬间流量
数字输出	RS485接口MODBUS协议或者定制	供电电源	24VDC/220VAC/12VDC
环境温度	-20℃-60℃	防爆等级	EX ia（d）iaⅡBT4
防护等级	IP65（ABS）	外壳	ABS
安装方式	支架或者法兰安装	探头电缆	标配

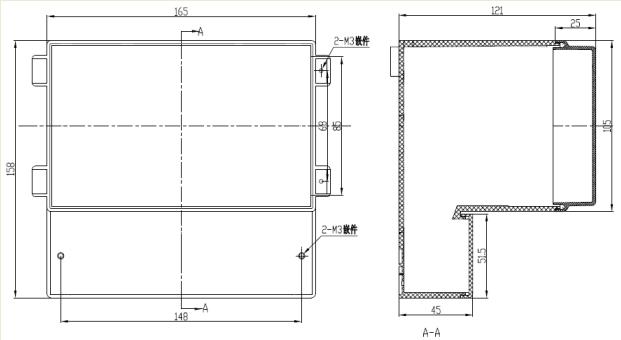

三、变送器安装图示

安装注意事项：

1：变送器下部的三个进线孔孔径8mm，请使用线径为6mm～8mm的电缆；

2：露天放置变送器时，进线孔的压紧螺母务必拧紧，否则防水效果大大降低；

3：进线口若不使用，请在进线孔内塞一个6mm～8mm的电缆头，然后拧紧压紧螺母；

4：由于变送器采用LCD液晶。虽然本公司使用的液晶是宽温、防紫外线的，但是阳光长时间暴晒，还是会影响液晶的寿命。所以，变送器室外放置时，请尽量将LCD液晶面朝北。

四、仪表安装指导

超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。巴歇尔槽水位观测点在距喉道2/3收缩段长位置；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。

安装探头时，要注意超声波的盲区。即当出现可能的最高水位时，探头距水面的距离不小于盲区距离(0.5米)

五、安装量水堰须注意几个问题

量水堰槽的中心线要与渠道的中心线重合,使水流进入量水堰槽不出现偏流。

量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于规定的临界淹没度。

量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。即没有左右偏流，也没有渠道坡降形成的冲力。

量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段

六、资质证书

七、选型需要知道的参数

1.介质的种类：清水、河水、污水、化工废水等；

2.供电电源是多少：24VDC还是220VAC。

3.结构：分体还是一体；

4.是否需要防腐、防爆；

八、为顺应现代自动化控制的要求，本公司特研制开发了物位计监控软件（属客户选配功能，费用另计）

产品特点：

1.只要有电脑就可以把现场物位计的数据显示出来，不需要PLC。

2.可以设定上限和下限报警值，在电脑上报警。

3.可以储存测量到的数据，以后来查询。

4.选配功能：现场测量数据通过短信通知相关人员。

5.选配功能：通过任何可以上网的电脑，上网查看现场数据。

6.选配功能：在手机上可以查看现场测量数据。
