超声波测温开发板 >>返回

超声测温是一种新的测温技术，在低温测量方面，已把超声测温计作为2～20K温度范围内的基准计温方法；在高温或高压气体测温方面，超声温度计具有反应迅速的特点，已经用来对汽轮机进气、火箭排气和气缸中燃烧气体等高达2000℃左右的温度进行测量。

目前正在使用的客户有：四川大学物理研究所、上海交通大学、上海复旦大学、成都电子科大、国防科大、北京理工大学、北京航空航天大学、东方锅炉。

详细说明

一、技术参数

功能	超声波测温驱动电路
型号	DY-KFB
量程	1～15米
工作电压	24VDC
工作温度	-20～+80℃
测量精度	1~2%
工作频率	15KHz～100Khz
适用范围	炉膛测温,非接触式测温

二、产品概述

超声测温是一种新的测温技术，日益受到重视和采用。例如：在低温测量方面，已把超声测温计作为2～20K温度范围内的基准计温方法；在高温或高压气体测温方面，超声温度计具有反应迅速的特点，已经用来对汽轮机进气、火箭排气和气缸中燃烧气体等高达2000℃左右的温度进行测量，甚至对高达17000℃热核等离子区的温度进行测量；在气压低达0.0001 atm的高空，使用超声测温，便于遥测又不受辐射热的影响；在熔融液（如钢水）中可在几百度到两千度内进行不接触的超声测温；此外，还可以在海水、快速反应堆中用超声进行温度精确的测量。
超声测温大多数是以气、液、固三态介质中温度和声速的相关性为理论基础的。理想气体的声速与绝对温度的平方根成正比，许多固体和液体的声速一般随温度增高而降低。气体的声速变化率在低温时最大，大多数液体的声速变化率基本上不随温度而变，固体则在高温时声速变化率最大。
在实际测试中，根据测试介质的不同、环境条件的不同以及测温范围的不同，发展了一些具体的超声温度计。比如超声气温计、测量低温的电声气体温度计和干涉仪式超声温度计、石英温度计、细线敏感元件的超声温度计等。

三、超声波测温开发板介绍

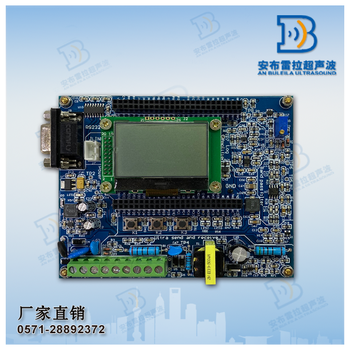

超声波测温开发板由一块主板和两个超声波换能器组成，超声波换能器是对射式的，一个发射一个接收，两个换能器之间的距离可以在1米～15米之间。

超声波测温开发板上已经做好发射电路和接收电路，还有液晶屏，232接口等，软件部分需要自己来写。
超声波测温开发板供电电源是24VDC。工作环境温度：-10～60℃；工作环境压力：一个标准大气压

工作环境湿度：≤90%RH非凝结。工作环境中无腐蚀性液体、蒸汽或者气体。

四、超声波测温原理

声波在气体中的传播速度是介质温度的单值函数，国外学者则称这种方法为Acoustic travel time tomography。目前所见到的测量系统和装置多应用于气体介质中，即声波直接在需测温度的气体中传播。它是一种温度场的直接测量方法。在理想气体介质中，声速与介质绝对温度的平方根成正比。声波直接在被测气体介质中传播，要将用以发射和接收声波的传感器置于未知温度的区域中，在声波发射和接收装置之间形成一条声学路径。由于两点之间的距离为已知的固定常数d，而声波在该条路径上的传播时间（travel time）τ是可以测量的，这样就可以得到声波在该条声学路径上的平均速度：c =d/τ。

已知声速与介质的绝对温度之间的关系满足关系式，因此在获得一条声波路径上的平均速度c之后，

就可以求出该路径上介质的平均温度。在待测温度区域的断面四周安装若干个声波发射/接收传感器，形成多条声学路径，同时将温度场进行合理的划分，测出每条路径上的声波平均传播时间，经重建算法，便可以得到该断面上温度场的分布情况。

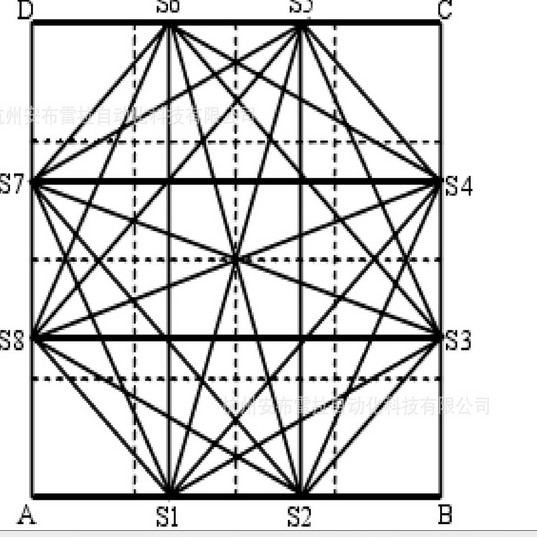

一种传感器的典型布设及温度场的划分方式如下图所示。在图中，将该断面上的温度场平均分为16个小区域，在断面的四周安装了8个声波发射/接收传感器，这样，共形成了24条独立的声发射-接收路径（除去本身及同侧的接收单元）。按照设定的程序，在一个检测周期内顺序启闭各个声波发射/接收传感器，得到一组声波传播时间值，经一次重建算法，便可以重建出温度场断面上的温度分布以及某一条声波路径上介质的平均温度和某一区域介质中的平均温度等。

五、开发板使用说明

一、换能器和开发板接线说明。

1.四芯的超声波换能器跟开发板接线(两芯的超声波换能器参照这个接线)

只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黄色线接“发送”这里的右边端子。超声波换能器温度传感器的两根线不用接。因为开发板上已经带了温度传感器。

2.三芯的超声波换能器跟开发板接线

只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黄色线接“发送”这里的右边端子，白色线接“发送”这里的左边端子。

3.三芯的超声波换能器跟开发板接线

只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黑色线接“发送”这里的右边端子，白色线接“发送”这里的左边端子。

二、开发板波形查看说明

测量开发板时，接入24V电源，可用示波器测量连接座J17中间脚处发射点电压。发射点电压为脉冲电压，脉冲电压峰峰值为800V（PCB板用16：270变压器）与200V（PCB板用5：15变压器）左右，200K以上的换能器PCB板上焊接的变压器为匝比5：15。

1.开发板上示波器测量点

开发板连接上换能器后（需放在水中测量），调整好换能器发射面与被测量物体的距离，固定好换能器后，可用示波器在图1所示测量点1（R43，对应原理图中运放的第二级输出）处测得经带通滤波电路处理后的回波信号，在测量点2(R69)处测得单片机AD采样信号。

2.以开发板连接35KHZ空气中换能器为例，下图是在测量点1测得的波形。示波器屏幕上中间为回波信号。

3.以开发板连接35KHZ空气中换能器为例，是在测量点2测得的波形，示波器屏幕上是单片机AD采样处波形。

三、使用前必读

1、开发板探头及液晶屏连接接图片详见配套的光盘。
2、本产品不带烧写器。烧写仿真器是深圳微雪电子的AVR JTAGICE XPII，链接网址：

3、开发板的24V电源需充分接地，对于大量程探头，用户可以根据实际测量距离，调整带通滤波电路的放大倍数（具体可参照光盘的文件：带通滤波电路参数设计.docx）。
4、出厂时，开发板的带通滤波电路参数只对应一种中心频率，当使用别的频率时，要通过软硬件调整发射频率和带通滤波电路的中心频率(具体可参照光盘内的文件：带通滤波电路参数设计.docx）。
5、开发板出厂时，能确保光盘附带各程序模块在硬件电路上正常使用，软件相关参数设置及客户自行修改的程序不提供售后服务。
