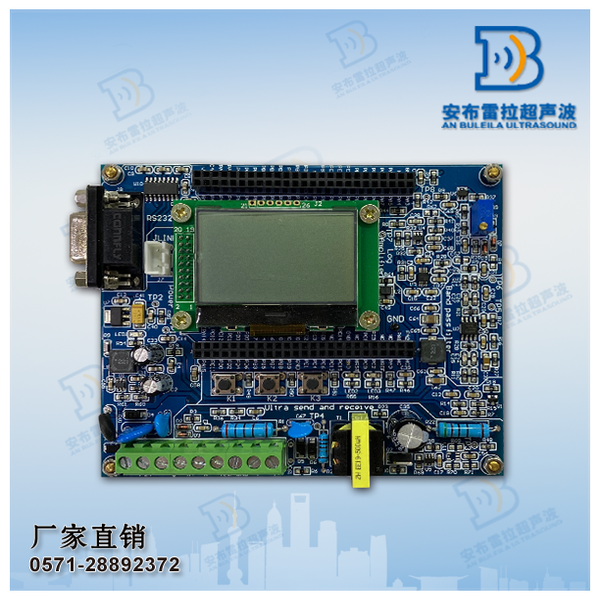

超声波料位计开发板套装 >>返回

超声波料位计开发板套装，主要用于开发超声波测量固体料位高度的仪表。

目前正在使用的客户有：四川大学物理研究所、上海同济大学、上海复旦大学、成都电子科大、国防科大、哈工程、大连海事学院。

详细说明

一、技术参数

功能	超声波料位计开发板
型号	DY-KFB
测量量程	根据传感器确定
工作电压	24VDC
显示分辨率	0.01米
工作温度	-20～+70℃
测量精度	根据传感器确定
工作频率	15K（HZ）
适用范围	测量煤炭、矿石、粮食等固体的高度

二、产品概述

本产品是通过自行外接直流+24电源供电(24VDC 50mA)，自行外接电源请注意电源极性和电压范围；

请不要在带电时插拔开发板上相关器件；

探索系列，适合设计开发人员作为超声波料位计产品开发期使用的调试开发板。

配套不同的空气测距换能器，可以测量不同的距离.

三、开发板上资源介绍

1.ISP在线下载口、JTAG在线仿真接口；

2.2个发光二极管(可模拟报警)；

3.3个独立按键；
4.UART异步串行口+MAX232电平转换芯片，通过DB9(母头)接口可与电脑的COM口通讯(需使用交叉线)；
5.DS18B20，1-Wire总线接口温度传感器；
6.1602液晶接口；
7.12864液晶接口；
8.原创超声波发射电路，实现多级放大，同时含有带通滤波处理；
9.原创超声波接收电路，同时采集预留两种采集方式(AD采集与外部中断采集)，使用更加灵活；
10.所有I/O口预留输出，方便对开发板进行功能扩展。

四、开发板使用说明

一、换能器和开发板接线说明。

1.四芯的超声波换能器跟开发板接线(两芯的超声波换能器参照这个接线)

只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黄色线接“发送”这里的右边端子。超声波换能器温度传感器的两根线不用接。因为开发板上已经带了温度传感器。

2.三芯的超声波换能器跟开发板接线

只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黄色线接“发送”这里的右边端子，白色线接“发送”这里的左边端子。

3.三芯的超声波换能器跟开发板接线

只要超声波换能器信号线中的红色线接“发送”这里的中间端子，黑色线接“发送”这里的右边端子，白色线接“发送”这里的左边端子。

二、开发板波形查看说明

测量开发板时，接入24V电源，可用示波器测量连接座J17中间脚处发射点电压。发射点电压为脉冲电压，脉冲电压峰峰值为800V（PCB板用16：270变压器）与200V（PCB板用5：15变压器）左右，200K以上的换能器PCB板上焊接的变压器为匝比5：15。

1.开发板上示波器测量点

开发板连接上换能器后，调整好换能器发射面与被测量物体的距离，固定好换能器后，可用示波器在图1所示测量点1（R43，对应原理图中运放的第二级输出）处测得经带通滤波电路处理后的回波信号，在测量点2(R69)处测得单片机AD采样信号。

2.以开发板连接35KHZ空气中换能器为例，下图是在测量点1测得的波形。示波器屏幕上中间为回波信号。

3.以开发板连接35KHZ空气中换能器为例，是在测量点2测得的波形，示波器屏幕上是单片机AD采样处波形。

三、使用前必读

1、开发板探头及液晶屏连接接图片详见配套的光盘。
2、本产品不带烧写器。烧写仿真器是深圳微雪电子的AVR JTAGICE XPII，链接网址：

3、开发板的24V电源需充分接地，对于大量程探头，用户可以根据实际测量距离，调整带通滤波电路的放大倍数（具体可参照光盘的文件：带通滤波电路参数设计.docx）。
4、出厂时，开发板的带通滤波电路参数只对应一种中心频率，当使用别的频率时，要通过软硬件调整发射频率和带通滤波电路的中心频率(具体可参照光盘内的文件：带通滤波电路参数设计.docx）。
5、开发板出厂时，能确保光盘附带各程序模块在硬件电路上正常使用，软件相关参数设置及客户自行修改的程序不提供售后服务。

五、注意事项

1.本开发板，搭配使用本公司的15KHz空气测距换能器，可以测量15米-20米的固体料位，可作为开发超声波料位计的标准硬件电路。

2.换能器配套电缆长度是5米。

3.开发板接受的信号使用示波器查看，通过测量发射和接收脉冲之间的时间差来计算实际测量的距离。

4.本套产品是提供给使用者开发用的，后端采集信号部分、显示部分、运算等软件部分需要自己开发。如果需要完整功能的产品请直接联系我公司销售工程师。

5.选择液晶显示屏，可以使用12864点阵液晶屏，外形尺寸是93×70标准屏。也可以使用1602字符型液晶屏。

6.标配使用单片机是ATMEGA1284P，64K的FLASH，16K的RAM.

7.料仓内的粉尘会影响测量的信号强弱，被测固体的外形、大小、粗糙度也会影响反射信号的强弱。

8.开发板尺寸：长×宽×厚度=125×95×30毫米
